德國WIKA威卡DIH10/DIH10-Ex防爆溫度變送器,A43/A52/R52雙金屬溫度計,TM73氣包式溫度計,TGS73電接點溫度計,TGS73.100

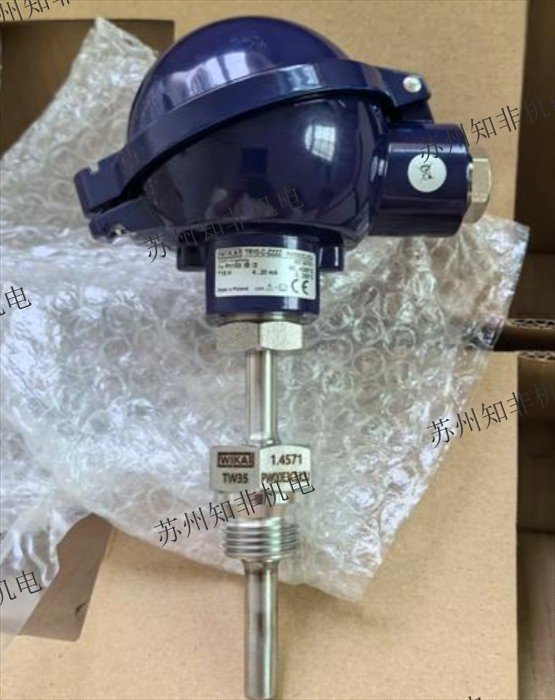

德國威卡Wika溫度傳感器型號TR10-C是一種熱電阻溫度傳感器，通常用于工業溫度測量。它采用Pt100等熱電阻元件，具有較高的精度和穩定性，適用于多種環境。TR10-C型號可能支持不同的變送模塊（如T15或T32），以適應不同的信號輸出需求

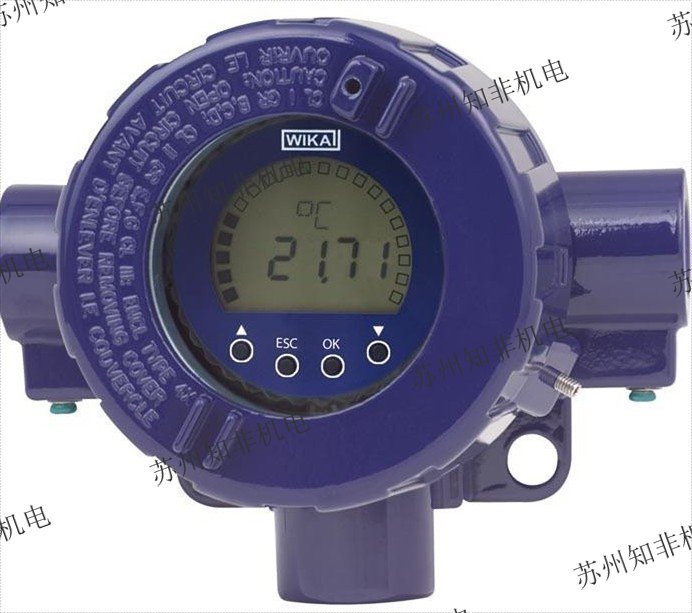

型號 TIF50, TIF52

HART?現場總線溫度變送器

應用

設備建造

工藝工程

一般工業應用

石油和天然氣

功能特性

可現場設置單位和測量范圍（TIF52型）

多種危險區域認證

可通過外部軟件實現以下設置：

雙傳感器，可實現冗余測量

可編程設置用戶指定的特性曲線

描述

TIF系列現場總線溫度變送器包括一個堅固耐用的現場外殼、T32型溫度變送器和一個DIH型顯示器，適用于過程工業中的一般使用。

它們具有高準確度、電隔離功能和的抗電磁干擾 (EMI) 性能， 并且支持HART?協議，因此可通過多種開源配置工具進行配置。

我們可根據用戶需求提供不同類型的傳感器，如符合DIN EN 60751、JIS C1606、DIN 43760、IEC 60584或DIN 43710標準的傳感器。另外，用戶也可通過輸入數值對傳感器的特性進行自定義（用戶可自定義線性度）。在對傳感器進行冗余配置（雙傳感器）后，一旦某個傳感器出現故障，變送器會自動切換到能正常工作的另一個傳感器。

此外，通過冗余配置還可以傳感器漂移檢測功能。當傳感器1和傳感器2之間的溫度偏差超出用戶設定值時，變送器會發出一個故障信號。

該現場總線變送器還有諸如傳感器線電阻檢測、符合NAMUR NE89標準的傳感器故障檢測以及測量范圍監測等眾多管理功能。而且，該系列變送器可以定期進行綜合的自我監測。

通過顯示器可以顯示量程報警以及MIN（小）和MAX（大）值。

我們可為該現場總線溫度變送器提供多種現場外殼， 如不銹鋼和鋁等材質。

此外，該系列溫度變送器的安裝方式多種多樣，既可以直接安裝到墻壁上， 也可使用管道安裝套件裝配到直徑1 ... 2"的管道上。

現場變送器交貨時均采用基本配置，我們也可按照客戶要求將變送器配置為指定參數。

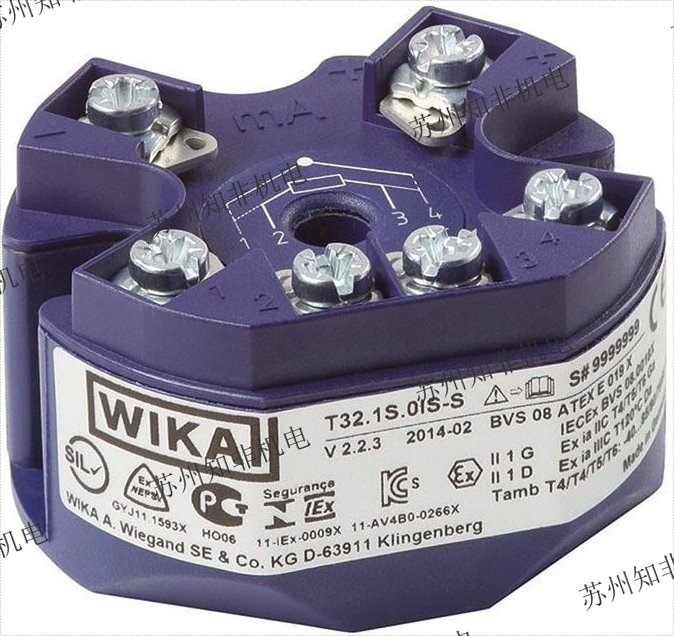

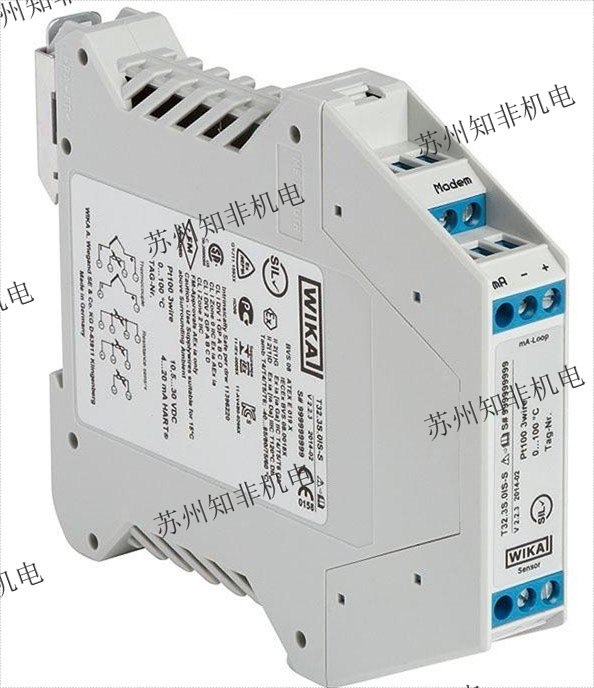

型號 T32.xS

數字式溫度變送器

帶HART? 協議，頭部安裝或?qū)к壈惭b型

過程工業

機械制造和設備建造

經過TüV認證的SIL型產品，適用于按IEC 61508標準開發的保護設備（可選）

在安全應用中操作到SIL 2（單個儀表）和SIL 3（冗余配置）

支持幾乎所有軟硬件工具進行配置

可連接1或2個傳感器

熱電阻溫度計/熱電阻傳感器

熱電偶，mV傳感器

電位計

信號傳輸符合NAMUR NE43標準，傳感器故障檢測符合NE89標準，EMC符合NE21標準

型號 T91.30

模擬式溫度變送器

導軌安裝

電力工程

采暖、通風、空調和制冷設備

設計用于Pt100 / Pt1000或熱電偶

輸出信號：0 … 10 V、3線制

傳感器燒壞時發出故障信號

準確度高

結構緊湊，性價比高

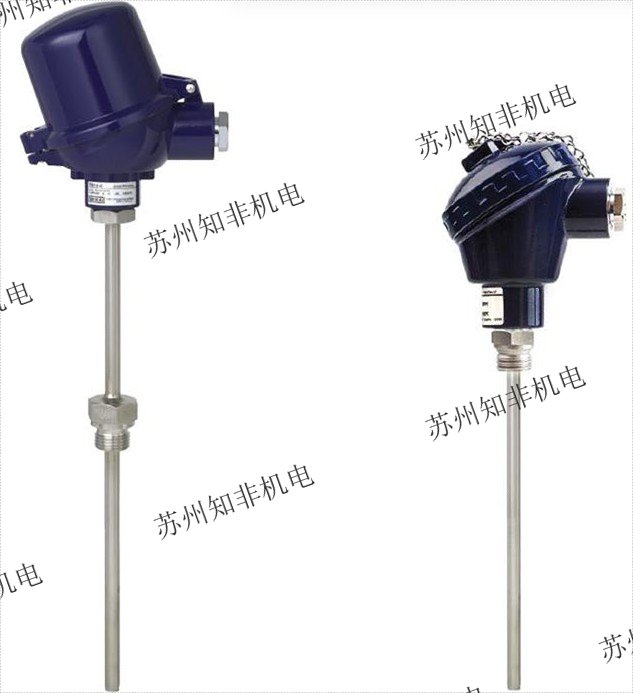

型號 TR10-0

熱電阻溫度計

工業組件

化工和石化行業

機械、工廠和儲罐測量

石油和天然氣行業

電力和公用事業

紙漿和造紙

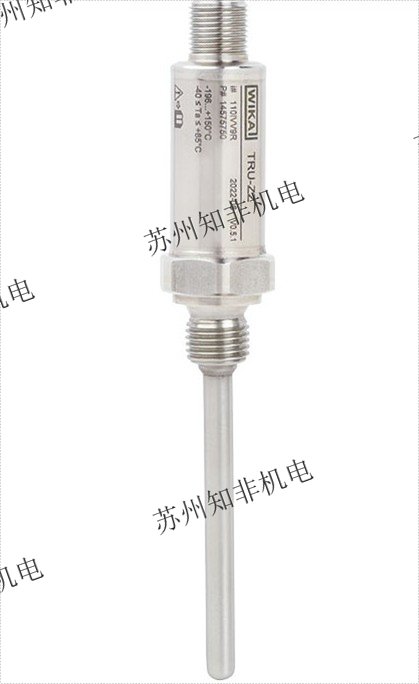

型號 TRU

用于連接威卡無線單元的微型熱電阻溫度計

通過集中大數據分析進行基于條件的維護和預防性維護

能源和電廠技術

化工

食品和飲料行業

消毒、暖通技術

該測量儀表與威卡無線單元NETRIS??3組合使用，支持IIoT

傳感器測量范圍：-196 ... +500 °C [-321 ... +932 °F]

可直接安裝到過程中獲采用常見的護套設計

本安型Ex i

非常緊湊的設計

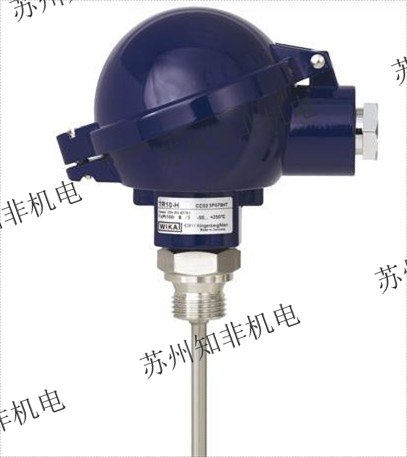

型號 TR10-H

不帶護套

直接安裝到測量過程

機械制造

電機

軸承

管道和容器

應用范圍：-196 ... +600 °C [-320 ... +1,112 °F]

插芯，旋入可選的過程連接

連接頭形式：B 型或JS 型

可根據危險區域選擇不同認證類型

熱電阻溫度計的作用是什么？

熱電阻溫度計通過其電阻對溫度的依賴性來測量溫度。熱電阻溫度計適用于溫度范圍為-200 ... +600 °C（具體視儀表型號、傳感元件、精度等級和接液材料而定）的應用。所有熱電阻溫度計均提供AA、A和B級精度，測量誤差符合標準IEC 60751。用于精確溫度測量的特別適合金屬是鉑（Pt）。鉑電阻溫度計是具有大線性度的精密傳感器，在生產過程中可實現佳可重復性。

鉑的優點：

耐化學性高

可重復性

長期穩定性

加工簡單

Pt100如何工作

與任何熱電阻溫度計一樣，Pt100傳感器利用金屬在溫度變化時改變其電阻的效應。Pt100傳感器的測量范圍因儀表、傳感元件和準確度等級而異。在溫度為0 °C時，Pt100測量電阻具有標稱電阻值100 Ω（ohm）。當溫度下降或上升時，電阻也發生變化。這種變化與國際標準定義的特性曲線保持一致。因此，可以基于實測電阻值非常精確地確定溫度。

何時需要Pt1000

Pt100和Pt1000之間的差值是傳感器在0 °C時的電阻值。因此，Pt1000在0 °C時的電阻值為1000 Ω（ohm）。標準定義的Pt1000特性曲線比Pt100特性曲線更陡，這意味著測量值具有更高分辨率，能夠獲得更精確的測量結果。使用Pt100時，每米連接導線的溫度測量誤差約為0.5 °C。由于Pt1000基極電阻是Pt100基極電阻的10倍，因此偏差值也低10倍。這意味著，當使用Pt1000時，每米連接導線的溫度只會偏差約0.05 °C。因此，Pt1000傳感器通常用于雙線配置。

Pt100/Pt1000熱電阻溫度計的優缺點

自從采用薄膜技術制造Pt100和Pt1000傳感器以來，鉑含量減少到低水平，同時保持了相應低成本。與溫度測量儀表（例如雙金屬溫度計）相比，熱電阻溫度計的一個優點是可以在測量技術中將電信號與其他數據直接結合并進行評估。威卡熱電阻溫度計也非常堅固，可在-200 °C至+600 °C的溫度范圍內使用，而不會損失任何準確度。

與熱電偶相比，熱電阻溫度計的缺點是響應較慢，因?yàn)樵跍y量電阻器的整個體積上進行測量。

什么是捆綁式溫度傳感器？

捆綁式溫度計，也稱為“捆綁式溫度傳感器”，是一種非侵入式表面溫度測量方法。捆綁式溫度傳感器用于測量管道表面的溫度，測量范圍為-50至+200 °C [-58至+392 °F]。與螺紋式溫度計相比，捆綁式溫度傳感器的優點是不與介質直接接觸，并且由于這種間接溫度測量，可以排除對介質的任何影響。另一個優點是腐蝕性介質對溫度計的使用壽命沒有影響。在我們的博客文章《捆綁式溫度計還是螺紋式溫度計？管道溫度測量》中，您將發現使用捆綁式溫度傳感器進行溫度測量的更多獨特因素。

使用捆綁式溫度傳感器進行溫度測量有什么好處？

與螺紋式溫度計不同，采用管道安裝探頭，不需要打開管道。溫度探頭測量點采用扁平形狀，使此類捆綁式溫度傳感器能夠在有限空間內使用并易于安裝。可以使用快速安裝支架安裝捆綁式溫度傳感器，無需工具，此類快速安裝支架適用于12至42毫米的管道直徑。在使用熱電阻溫度計時，Pt100捆綁式溫度傳感器和Pt1000捆綁式探頭可以很容易地連接到管道表面。

捆綁式溫度計的設計

使用快速安裝支架可以輕松地將威卡TF44型捆綁式溫度傳感器固定在管道上。威卡捆綁式溫度傳感器由鋁制套管內的測量元件組成。在常用捆綁式溫度計中，傳感器外殼的接觸面是圓形，并且通常與管道直徑相適應，這通常需要不同的儀表設計。另一方面，威卡TF44型捆綁式溫度傳感器的邊緣長度為6毫米，因此適用于所有標稱寬度。威卡TF44型捆綁式溫度傳感器的鋁制外殼具有出色導熱性。探頭通過由PVC或硅樹脂制成的連接線連接到評估電子設備。

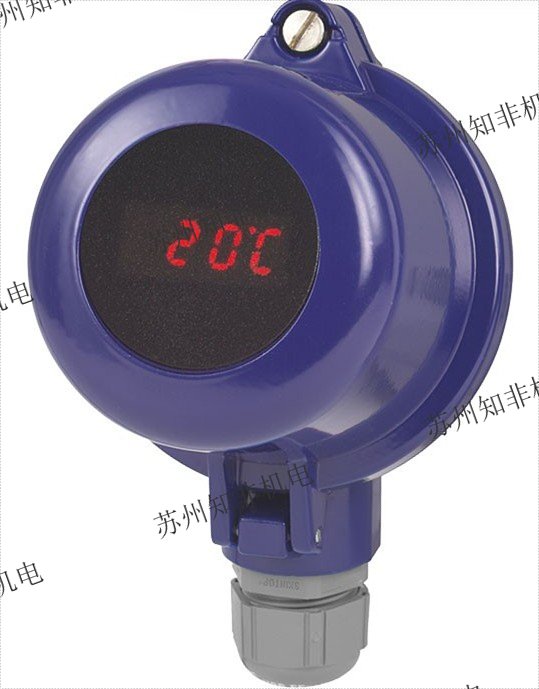

型號 DIH10, DIH10-Ex

帶集成數顯模塊的接線盒

標準型和本安型

化工行業

石化行業

通用型

堅固耐用，緊湊的電流回路顯示

人性化配置

7段LED顯示

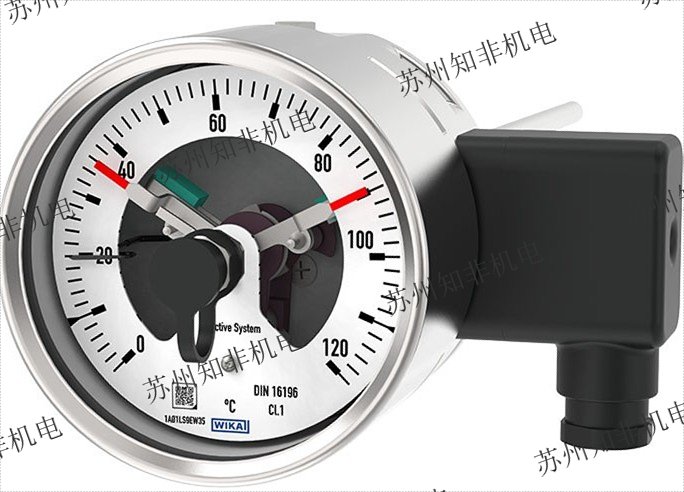

型號 TGS55

帶電接點的雙金屬溫度計

不銹鋼版本

應用

控制和調節工業生產過程

監測設備運行與電路的開關

化學工業、石油化工業、工藝技術和食品行業

適用于腐蝕性介質

功能特性

可靠性高，使用壽命長

通用型

外殼和探桿均由不銹鋼制成

提供帶感應式電接點的儀表，可用于危險區域

電接點儀表，適用于PLC應用

型號 TGS73

帶開關電接點的氣包式溫度計

不銹鋼版本

應用

控制和調節工業生產過程

監測設備運行與電路的開關

普遍適用于機械制造、工廠、儲罐、設備制造和食品工業

在不接觸介質的條件下測量溫度

安裝在儀表盤、控制柜和控制面板內

功能特性

儀表滿足測量技術的高標準

外殼和探桿均由不銹鋼制成

適用于安裝在管道和儲罐的外部

提供帶感應式電接點的儀表，可用于危險區域

電接點儀表，適用于PLC應用

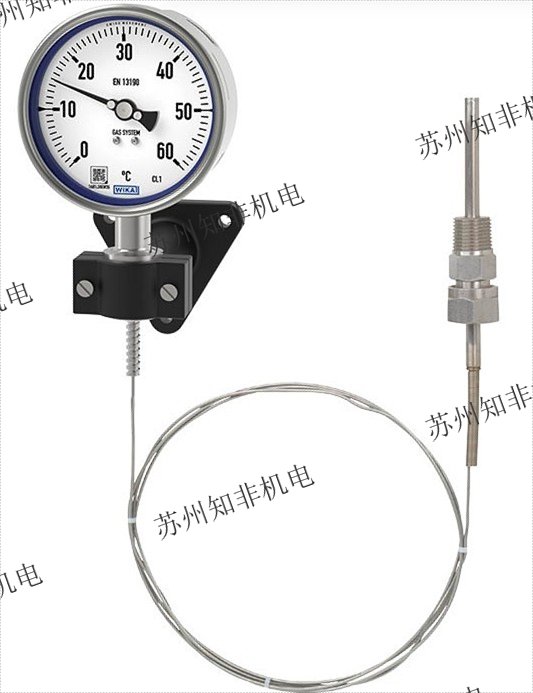

型號 73

氣包式溫度計

不銹鋼版本

應用

化工、石化、油氣、能源、水/廢水等行業的一般過程儀表

適用于機械制造、工廠、罐體、設備制造和食品工業

無需接觸介質即可測量溫度

可安裝到儀表板、控制柜和控制面板

功能特性

量程范圍：-200 ... +700 °C [-328 ... +1.292 °F]

快速響應

外殼和探桿均由不銹鋼制成

多種接口和外殼設計

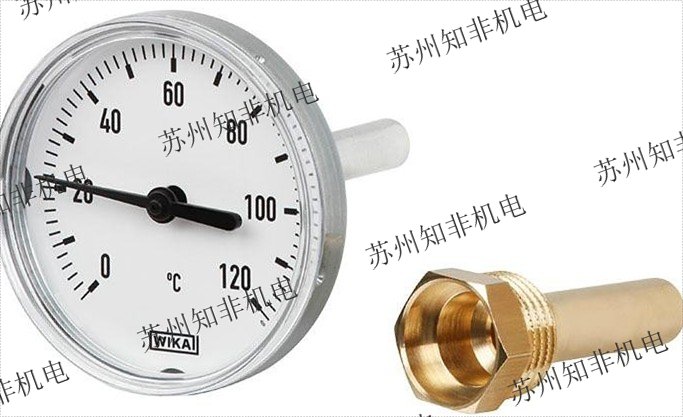

型號 A43

雙金屬溫度計

適用于供熱技術

應用

供暖系統

熱水鍋爐

太陽能系統

傳熱站

功能特性

性能可靠，性價比高

精度等級：2 ，符合EN 13190標準

量程范圍：-30 … +120 °C

型號 A52, R52

雙金屬溫度計

適合工業應用

應用

用于機械制造及罐體、管道和儀器制造

供暖系統

功能特性

量程范圍：-30 ... +500°C

表圓直徑可選：25 ... 160 mm

外殼和探桿均由不銹鋼制成

五種接口設計

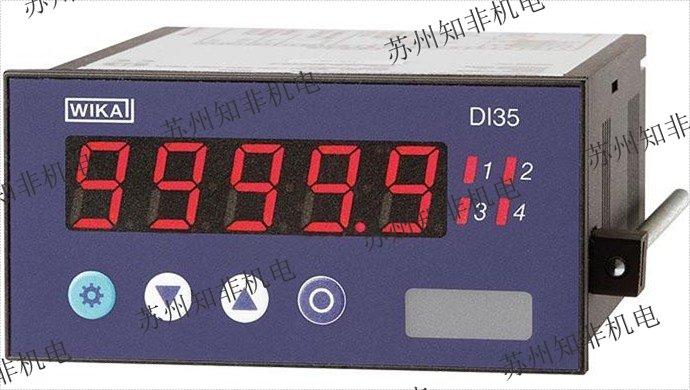

型號 DI35

高質量面板安裝型數顯儀

帶多功能輸入(M)型或帶兩路標準信號輸入(D)型

實驗平臺

液位測量

多功能輸入（29種經過校準的輸入配置）或帶計算功能的雙輸入（0/4 ... 20 mA和DC 0 ... 10 V）

準確度等級達到量程的±0.01 ... 0.1 % ±1位（具體取決于輸入配置）

大/小值記憶、HOLD（保持）/TARA（清零）/求和功能

多達30點的線性標定

多達4個可自由編程的開關電接點（選配）
