美國UE壓力開關H100-701,J402-454防爆壓力開關,B121-120-M201溫度開關,8w2D44K12升級型號1XTXSWK12電子差壓開關現貨

美國UE壓力開關H100-701是美國UE（United Electric）公司生產的一款機械式壓力開關。應用于工業過程控制、OEM用戶、熱跟蹤、防凍保護、過程裝置（如泵、壓縮機）、報警盤輸入及火焰阻斷系統等領域。

壓力開關H100-701安裝與調試要點：

一、安裝前準備：

1、確認介質兼容性（適用于油、水、空氣，不適用于強酸強堿）。

2、清潔壓力接口，避免雜質進入影響膜片動作。

二、安裝步驟

1、用合適扭矩擰緊壓力接口（避免損壞螺紋）。

2、電氣接線需符合國家與地方電氣規范，斷電操作。

3、外殼接地，確保安全。

三、設定點調節

1、打開外殼，用內六角扳手調節設定螺絲。

2、順時針增加設定壓力，逆時針減小。

3、調節后鎖定設定點，防止振動導致參數漂移。

四、日常維護

1、定期檢查接口密封性，防止泄漏。

2、清潔外殼，保持散熱良好。

3、定期校驗設定點，確保精度。

美國UE,24-015,24-016,24-017

以下是壓力開關的主要特點：

●真空、壓力和差壓類型

●輕量級的緊湊的、防腐蝕聚酯外殼

●設計符合 NEMA 4 要求

●真空和壓力的調整范圍從 2" Hg到90psi(-70 mbar到 6bar)

●壓差調整范圍從 1 到 45 psid (70 mbar 到 3 bar)

●可選擇黃銅,Polysulphone(食品藥物管理局核準)和

PFA 特氟龍的壓力接口

UE24系列壓力開關的主要特點如下：

儲存溫度

-20°- 180°F (-29° - 82°C)

環境溫度

30° - 160°F (-1° - 71°C).在50°F (28°C)周圍環境下設定點切換少于量程的±0.6% （特殊類別咨詢廠家）

介質高溫度

200°F (93°C)，工作壓力是100psi

160°F (71°C)，工作壓力士100psi（型號030和031）

抗沖擊

經10毫秒，15G沖擊試驗后，可重現設定點

抗震動

經2.5G、5-500Hz振動試驗后，可重現設定點

附件分類

四種可選擇的管道密封配件。增強聚酯結構，帶氯丁橡膠密封圈的不銹鋼端蓋。

注意：所有的外部器件都涂有一層聚四氟乙烯（型號030和031）

設定點重復性

可調范圍的±1%。

開關輸出

一個單刀雙擲機械式快速微動開關，其壽命為1000萬個周期。實際的壽命取決于電負荷 和周期頻率。

電額定值

125VAC和250VAC，額定電流5A和感應電流5A（75%功率因數），1/4高功率；

30VDC，額定電流5A感應電流3A；125VDC，額定電流0.5A，感應電流0.25A。金觸點 小負載是5mA@6VDC、2mA@12VDC、

重量

6.5盎司

電氣接口

7/8" 深的孔， 1/2" NPT管道連接。接線端子用螺釘固定，粗導線尺寸16（AWG）

壓力接口

型號013-014、019-022：1/4" NPT（內螺紋）黃銅連接；型號011-012、015-018：1/4" NPS

內螺紋）聚砜連接，1/4" NPT外螺紋連接非圓錐小的連接壓力，大就扭矩是2英

尺.磅；型號030-031；1/4"Flaretek@增強連接帶螺母，提供小死區的抵抗高震動、泄露

的連接方式。Flarete壓力接口材質是PFA特氟綸，螺母是PVD特氟綸。

安裝

通過表面出砂孔用兩個螺釘安裝，或通過壓力接口安裝.

選型介紹:

選擇一個產品和附件的數字代碼構成一組數字。傳感器類型和壓力范圍從壓力型號表中選擇代碼。如果選擇附件，把附件的型號代碼加上。舉例24 030*M900

24

030

M900

選擇一個類型

選擇一個型號

選擇一個附件

24

030

M900

部分代碼

系列

描述

24

24系列產品

011，012 聚亞胺脂膜片，1/4” NPS（內螺紋）（機械式）聚乙烯壓力連接

013，014 聚亞胺脂膜片和1/4” NPT（內螺紋）黃銅壓力連接

030，031 PFA特氟綸膜片和1/4” PFA特氟綸 Flaretek壓力連接（PVD特氟綸螺母）

真空壓力系列

015，016 聚亞安脂膜片和1/4” NPS（內螺紋）（機械式）聚乙烯壓力連接

017，018

019，020 PFA特氟綸膜片和1/4” PFA特氟綸 Flaretek壓力連接（PVD特氟綸螺母）

021，022

附件

UE壓力開關 H100-192 美國UE開關 水處理壓力控制

美國UE壓力開關的應用與優勢

產品已通過INMETRO、UL和cUL；

提供符合ATEX和EAC標準的防爆安全選項；

符合CE標準的低電壓指令和壓力設備指令；

SIL-2開關；

擁有為滿足4X型外殼的要求而開發的環氧樹脂涂層外殼；

單刀雙擲或雙刀雙擲輸出；

提供的材料和傳感器范圍選擇，包括焊接的不銹鋼膜片或波紋管傳感器、鑲嵌式傳感器和可選配的腐蝕性介質傳感器材料；

提供應用于泵類的可調死區型開關和微壓（水柱級）開關；

配有內部參考刻度和死區可調選項；

易于接線

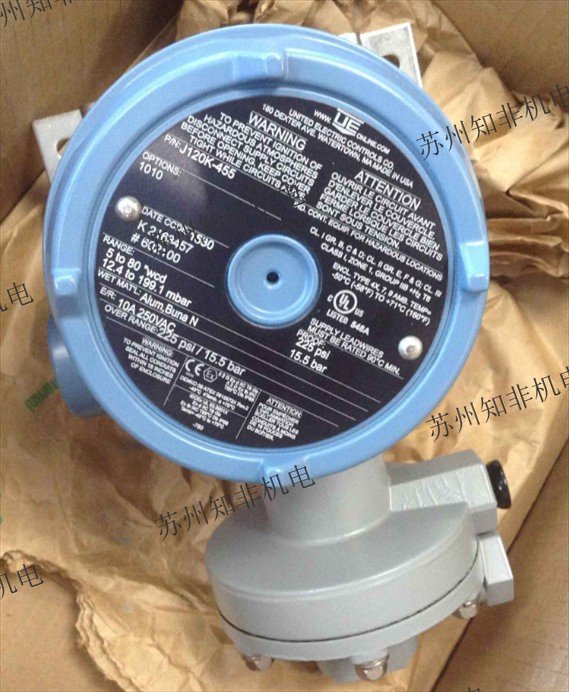

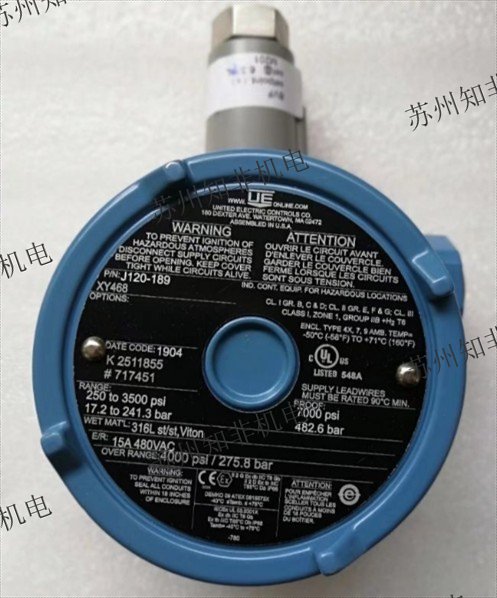

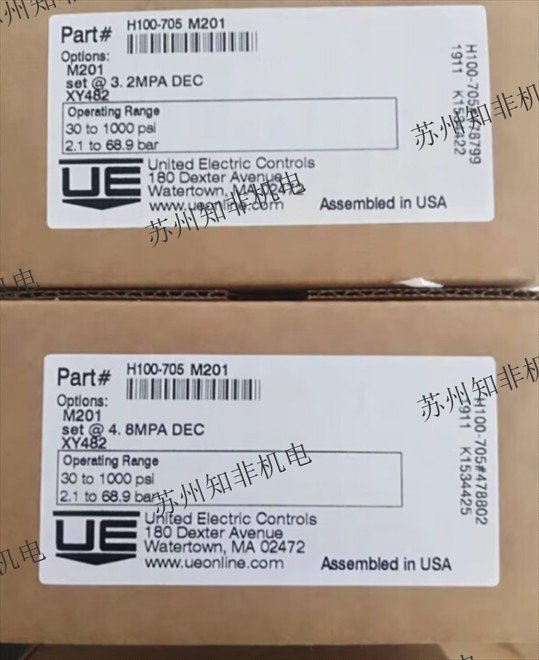

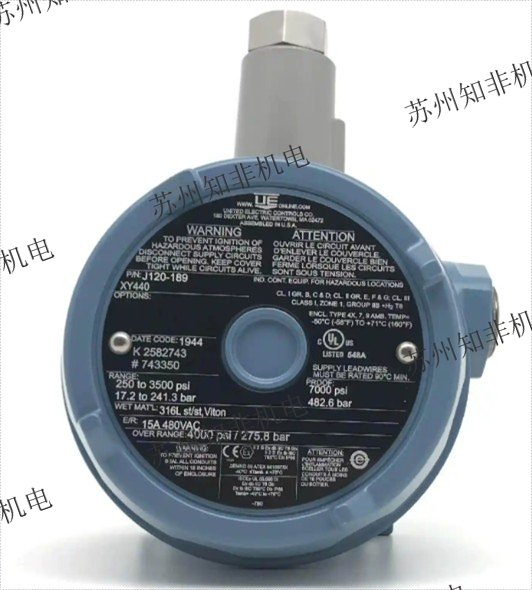

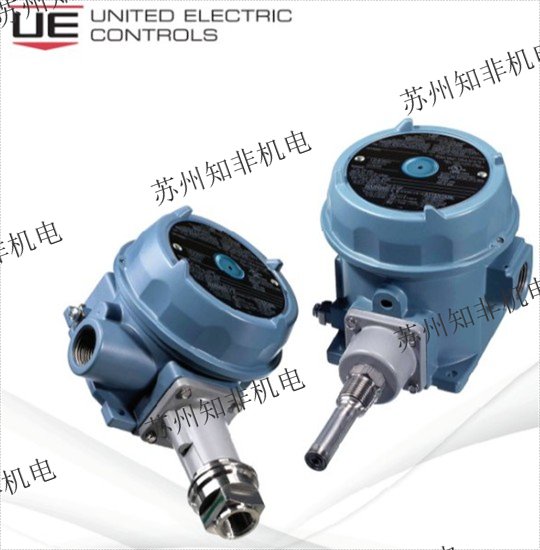

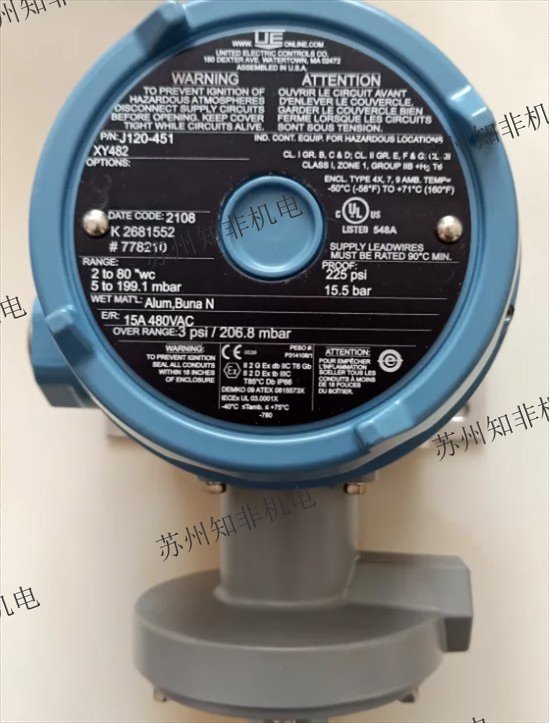

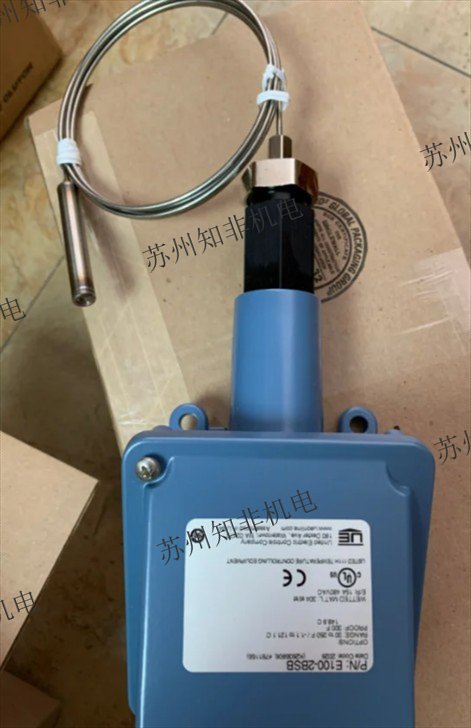

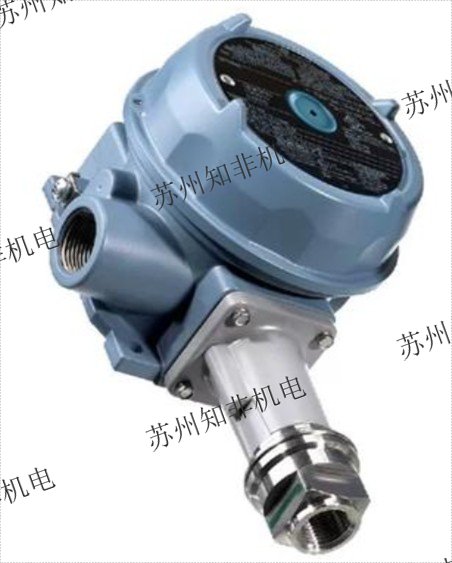

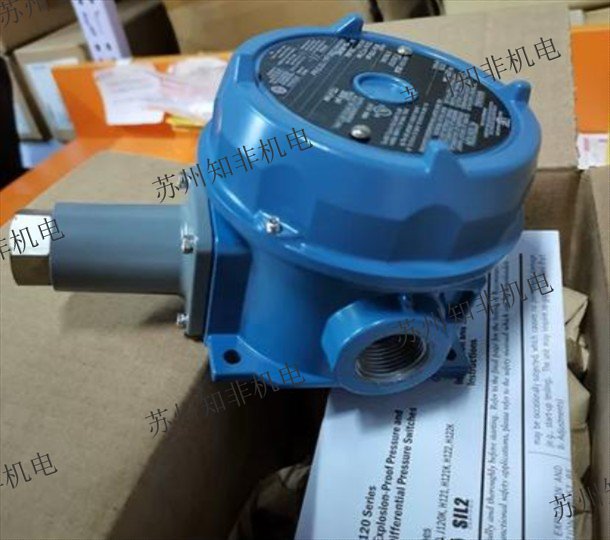

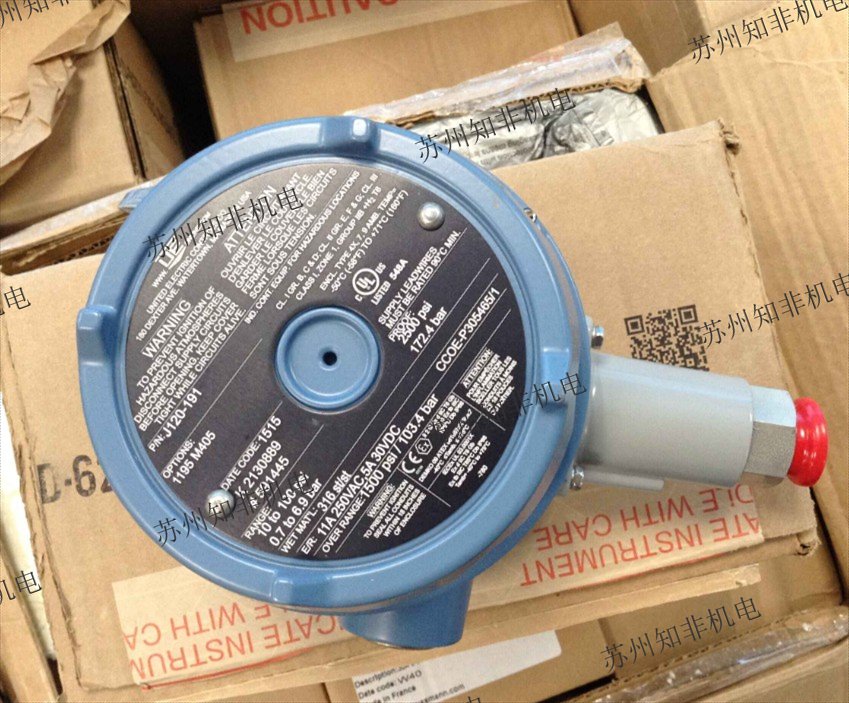

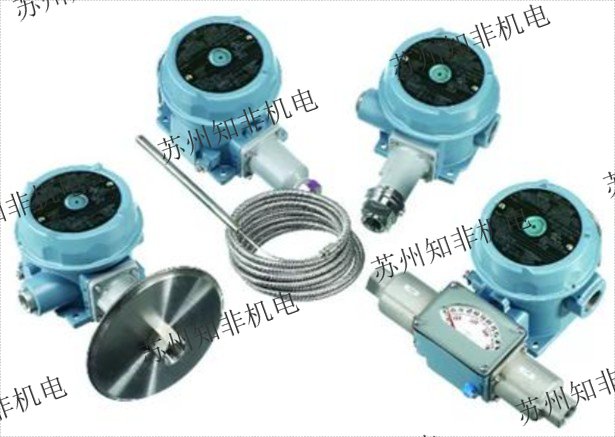

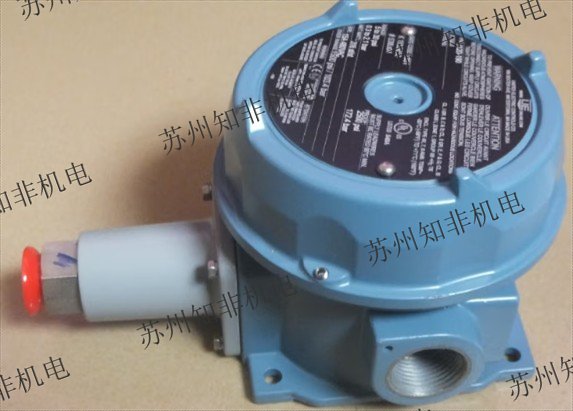

H100-190 H100-191 H100-192 H100-193 H100-194美國UE壓力開關實物圖展示：

M020 紅色狀態指示燈，只適用于115VAC。指示燈的亮滅表示壓力的增加或較少。

M201 出廠設定一個開關；指示壓力的增加或減少或指示設定點。

M260 自載電池操作報警系統

M262 丁腈橡膠膜片，不適用030，031

M277 標牌上標明壓力范圍單位是kPa 、 MPa

M278 標牌上標明壓力范圍單位是Kg/cm2

M540 Viton@結構（死區和小測量范圍可能稍微增加，咨詢廠家）接濕部分包括Viton@膜片和標準的連接材質。不適用030，031

M900 防水密封管道，7/8" 深的孔 1/2" NPT連接，符合四類密封配件。

美國UE壓力開關 UE公司提供一系列的電流開關器、感測器以及附件選擇，滿足不同制造業的需求。符合UL、CAS、CE-NELEC安全標準，同時還提供SAA、FM以及NACE等多種款式。主要產品:壓力、真空壓差開關質量認證：ISO-900

的詳細信息

美國UE壓力開關

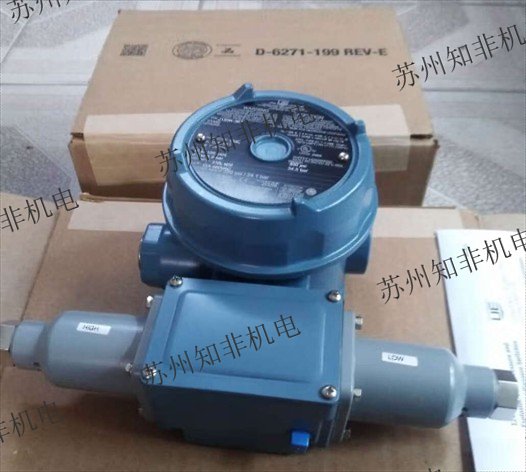

H100K系列美國UE差壓開關

美國UE差壓壓力開關涵蓋H100K、24系列、J400K等，用于工業過程、液壓、HVAC及安全聯鎖控制。

要系列對比

系列 測量范圍 耐壓 輸出形式 特點

H100K 0.2"wcd～500 psid（0.5 mbar～34.5 bar） SPDT 機械可調、NEMA 4X防護、

24系列 寬量程可選 100 psi（6.9 bar） SPDT 快動開關、重復性±1%、防震設計

J400K 多檔可選 依型號 單點/雙點/三點 多點控制、用于報警與關斷

1系列（智能） 0～100 psi（0～6.9 bar） 依型號 4～20mA+HART 數字顯示、自診斷、IP66防護

工作原理

由高壓腔與低壓腔感壓膜片感知差壓變化，通過機械結構觸發微動開關輸出信號。膜片式適用于高靜壓低差壓，波紋管式可實現高精度。

應用場景

- 空氣過濾器堵塞報警

- 液壓系統油濾差壓監測

- 鍋爐爐膛微壓差控制

- 泵入口/出口差壓保護

- 空調機組風壓差監測

UE公司提供一系列的電流開關器、感測器以及附件選擇，滿足不同制造業的需求。符合UL、CAS、CE-NELEC安全標準，同時還提供SAA、FM以及NACE等多種款式。

主要產品: 壓力、真空壓差開關 質量認證：ISO-9001 電氣認證：美國 UL、FM 溫度開關 材料認證：澳洲 SAA 符合美國NACE MR-0175防腐材料規定 電流開關控制器 加拿大：CSA 歐洲：CENELEC

UE產品特點:

UE產品獨特設計使該產品與其他產品明顯不同，在許多產品系列中，體現其獨特設計的優點如：可更換的微動開關，雙組、開關終端模塊連線、焊接壓力傳感器，在某些系列中還有，頂部外設旋紐，是得在維護過程中無須打開電器外殼即可進行維修。在118和119系列中對安全性采用三個密封室設計，是之工況介質電氣殼體之間相互絕緣。

耐腐蝕： UE耐腐蝕設計采用了焊接密封的216不銹鋼和哈氏合金、鈦、蒙乃爾可減少摸片密封結構，使得許多難以處理的介質應用和氯化現象如溶劑、鹽、有機/無機酸、氯、堿、礦物酸等應用得到解決。

傳感器設計一體化：許多型號的壓力開關采用焊接結構的不銹鋼膜片密封結構和波紋管傳感器，這種設計在許多防火和危險場合中，減少O型環，增加了傳感器的一體化，對于低壓力的型號提供了比較低的死區。

可靠型： UE的微動開關經過了100，000次試驗，傳感器的壓力試驗是該傳感器的量程四倍，所有的機電式開關都是按照MILSTD810C沖擊和震動標準設計。

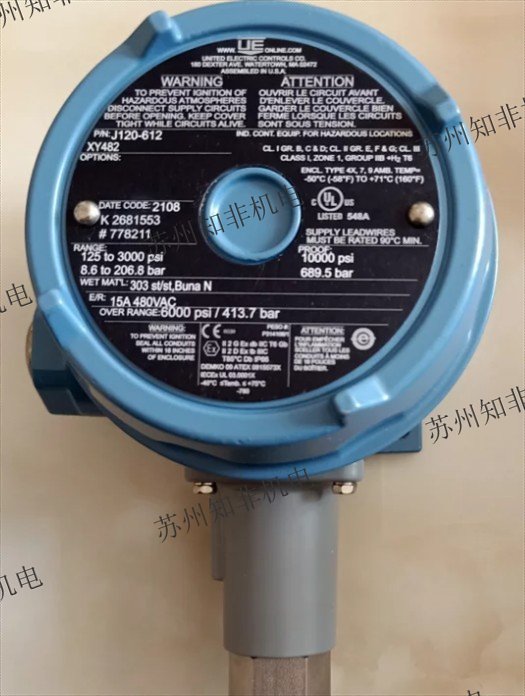

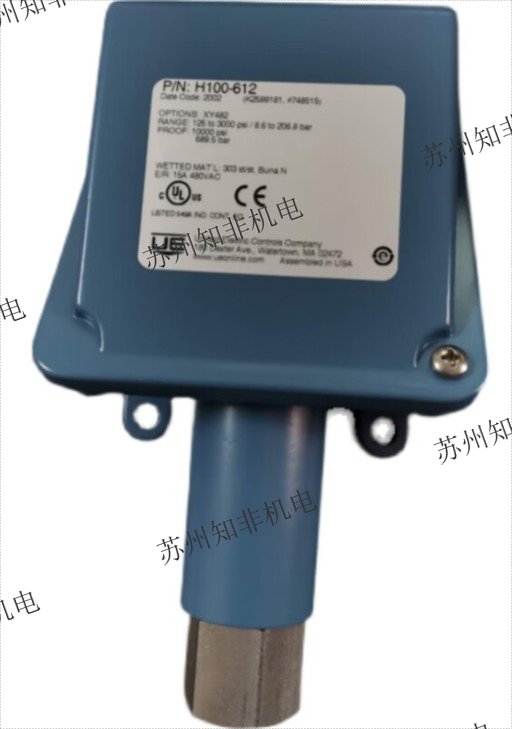

美國UE H100-612為單刀雙擲(SPDT)機械壓力開關，NEMA 4X防護 ，耐壓10,000psi ，設定范圍125~3000psi ，死區40~250psi ，適用于液壓、壓縮空氣、潤滑油等高壓場合。

主要參數

參數 數值

設定范圍 125~3000psi（8.6~206.8bar）

輸出形式 SPDT

材質 303不銹鋼活塞 + Buna?N O型圈

接口 1/4″ NPTF

適用與選型建議

- 介質溫度：取決于接液材質與膜片，標準型適用于非腐蝕性油、空氣、水；高溫或強腐蝕需選耐高溫膜片或哈氏合金/蒙乃爾材質 。

- 電氣額定值：標準型15A 125/250/480VAC；可選DPDT、金觸點、直流等，訂貨前確認負載與電壓。

- 認證：基本型符合UL、cUL、CE；危險場合可選ATEX、IECEx、GB3836防爆型。

建議提供介質、溫度、壓力范圍、電氣負載及防爆等級，以便匹配準確型號與附件，確保安全可靠運行。

根據你的介質（成分/溫度/壓力）、連接尺寸、防爆等級和電氣負載，給出對應的UE H100-612具附件清單
