美國原裝進口Proportion-Air氣動閥與傳感器詳解
一、品牌與公司背景
Proportion Air公司,全稱Proportionair Ltd,是一家專注于空氣壓力調節器和空氣流量控制閥制造的企業。該公司由現任總裁Daniel于1985年創立,并憑借其創新的特殊空氣壓力調節閥技術,在行業內樹立了的聲譽。Proportion Air的產品能夠?qū)⒖諝鈮毫D(zhuǎn)變成各種模擬和數字電子信號,從而實現對氣動壓力的精確控制,有效摒除了周邊安裝位置或環境所產生的振動影響。
二、產品概述
Proportion Air的產品線涵蓋了傳感器、流量控制器、閥門、壓力傳感器、定制壓力傳感器、現場可調零和跨度電位器以及電子式空氣壓力調節器等。這些產品應用于自動化工業設備、過程控制系統和儀器、實驗室研究和分析、能源管理、流體動力、機器人以及閥門自動化等多個領域。
三、氣動閥產品詳解

QB1TFIE300 Vacuum to 300 PSI IP Pressure Regulator Brass Manifold
產品特點:這是一款工業級的壓力調節器,采用黃銅制成,適用于從真空到300 PSI(約20.7 bar)的壓力范圍。其設計緊湊,易于集成到各種氣動系統中。
應用場景:適用于需要精確控制氣動壓力的工業自動化設備、過程控制系統等。
Proportion Air DC Potentiometers DC2-10T/DC2-10TI 比例閥
產品特點:這些比例閥通過直流電位器進行精確控制,能夠?qū)崿F(xiàn)流量的連續調節。它們具有響應速度快、控制精度高等優點。
應用場景:適用于需要精確流量控制的流體動力系統、實驗室研究和分析設備等。
MPV1PFEE001-DX 比例控制雙隔膜泵的電-氣動節能控制器

產品特點:這款控制器采用電-氣動控制方式,能夠?qū)崿F(xiàn)對雙隔膜泵的精確控制,同時具有節能效果。其設計緊湊,易于安裝和維護。
應用場景:適用于需要精確控制泵流量的能源管理、流體輸送等系統。
四、傳感器產品詳解
Proportion Air的傳感器產品包括壓力傳感器和定制壓力傳感器等,這些傳感器具有高精度、高穩定性和長壽命等特點。它們能夠?qū)崟r監測氣動系統中的壓力變化,并將這些變化轉換成電信號輸出,從而實現對系統的精確控制。
應用場景:適用于自動化工業設備、過程控制系統、實驗室研究和分析設備等多個領域,用于實時監測和控制系統中的壓力參數。
五、總結

Proportion Air的氣動閥和傳感器產品以其高精度、高穩定性和的應用領域而著稱。無論是工業自動化設備、過程控制系統還是實驗室研究和分析設備,Proportion Air的產品都能提供可靠的控制和監測解決方案。
Proportion-Air初是一家電子氣壓調節器和氣流控制閥的制造商,專注于提供一系列電子氣壓調節器和氣流控制閥。電子氣壓調節器設計用于接收各種電子模擬和數字信號,以便以極高的精度控制氣壓,同時消除振動、安裝位置或環境問題的影響。此外,Proportion-Air進入了其他人不敢涉足的領域:真空控制,通過正壓、壓力、英寸水柱進行真空以及高達1000 psi的直接控制。Proportion-Air通過獨特先進的控制技術滿足客戶的應用要求,生產出具有精度、分辨率和可重復性的產品,所有Proportion-Air產品均經過精心設計,能夠應對惡劣的環境。
主要產品
Proportion-Air是電動氣動壓力和流量控制領域,提供一系列電子氣壓調節器和氣流控制閥,主要產品有:壓力調節器、質量流量控制器和壓力傳感器。
1.壓力調節器
Proportion-Air通過電子或機械壓力調節器以及氣動安全調節器,滿足氣動應用的需求。
電子壓力調節器
Proportion-Air的電子壓力調節器適用于需要出色重復性的真空、低壓和高壓控制應用。Proportion-Air的電子控制高壓閥可精確控制高達6000 PSI的壓力。Proportion-Air的電子低壓閥和調節器用于許多應用,從儲罐覆蓋到點膠再到微流體,Proportion-Air能夠根據客戶的應用定制壓力范圍。Proportion-Air的電子控制高分辨率閥門提供氣動行業中高分辨率,QPV和MPV的增量小至滿量程的±0.005%,壓力范圍從全真空到150 PSI。
機械壓力調節器
Proportion-Air的機械壓力調節器包括減壓調節器和背壓調節器。減壓調節器接受入口壓力 (P1)并將該入口壓力降低至特定的輸出壓力(P2)。Burling閥門系列尺寸范圍為1/2"– 4"閥體和6"或8"法蘭安裝,有彈簧加載、圓頂加載和差動型號。
背壓調節器旨在通過釋放受控過程中高于設定壓力的所有壓力來控制上游(P1)壓力。Burling閥門系列尺寸范圍從1/2"到6"法蘭安裝,有圓頂加載和彈簧加載型號。
氣動安全調節器

Protect-Air系列預設防篡改微型安全調節器易于安裝、可靠性高,以一種簡單的方法保護工具、壓縮空氣系統和人員,同時限制空氣使用。

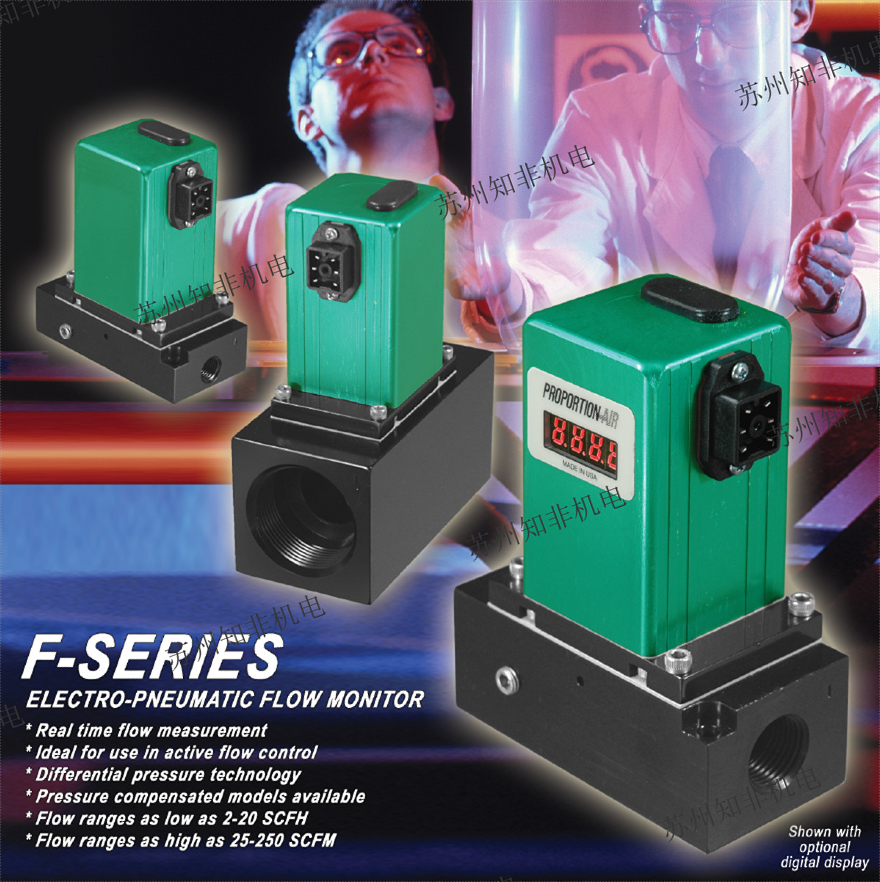

2.質量流量控制器

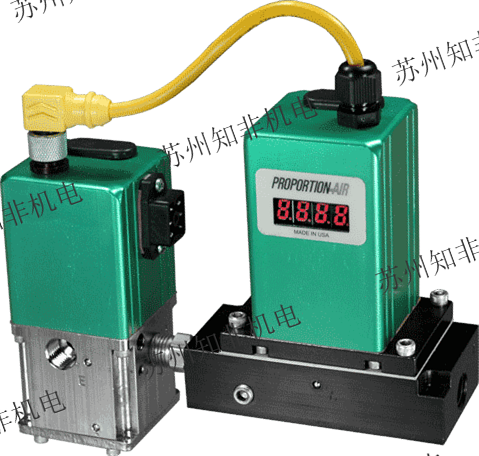

Proportion-Air制造完整的閉環電子質量流量控制器,這些控制器具有快速響應能力,能夠控制2 SCFH至250 SCFM的流量,可以以任何方向安裝,能夠承受劇烈振動,同時繼續控制流量。
Proportion-Air的流量控制組件的調節比為10:1,這意味著可以將流量控制在10%至100%的范圍內,重復性為±0.25%。Proportion-Air可以控制的氣體包括空氣、氬氣、二氧化碳、氦氣 (非氣密性)、一氧化二氮、氮氣和氧氣。質量流量控制器提供<10毫秒的響應時間。
3.壓力傳感器

Proportion-Air的DS系列工業壓力傳感器可準確測量工業和實驗室過程中氣體或液體的壓力。標準版本(DSB)使用壓阻半導體傳感器芯片測量壓力。DSB是一款工業壓力傳感器,設計用于從全真空到175 PSI(12Bar)的精確性(±0.2%)、可重復性和耐用性測量。
不銹鋼版本(DST)使用安裝在不銹鋼隔膜上的相同硅蝕刻裝置。 所有接液部件均采用ANSI 316L型不銹鋼。DST高壓傳感器采用不銹鋼傳感器,可測量從全真空到7500 PSI(517 Bar)的非腐蝕性氣體、液體和一些危險的腐蝕性介質。
DSW的電氣結構與DSB相同。然而,DSW被安裝在一個稍大的罐中,該罐被密封以防止來自任何方向的液體噴射。在測量從全真空到175 PSI(12Bar)的壓力時,外殼可防止灰塵和水射流進入。
應用行業
Proportion-Air的壓力調節器和流量控制器應用,主要應用于半導體、醫療器械、航空航天、定制機械等領域。
半導體

在制造集成電路時,需要用硅晶圓制作一個近乎完美、平坦的表面。在納米級工作時,需要確保氣動裝置的精確。Proportion-Air的空氣閥可將施加在拋光墊上的壓力控制在小至滿刻度0.005%的增量,滿足了這些需求。
此外,在半導體制造過程中,控制濺射到硅片上的熔化金的覆蓋范圍也是一項不可或缺的任務。通過使用高分辨率壓力控制閥,客戶可以控制霧化密度。Proportion-Air可以提供應用所需的精確氣動控制,每次都能提供一致、可重復的結果。
2.醫療器械
在醫療環境中需要精確的氣壓和真空控制,Proportion-Air在醫療方面的應用包括:
通過正壓控制使用真空進行泄漏測試
控制微流體或芯片實驗室應用中的壓力

控制擠出塑料管和導管的壓力
控制高壓艙中的壓力和流量
調節吸棒上的真空
3.航空航天
航空航天工業在其組件和部件的生產和性能測試過程中面臨許多挑戰,需要精確的儀器來確保航空航天設備的安全運行。Proportion-Air的壓力控制器主要用于以下應用:
由于頻繁的高度變化而對飛機部件進行壓力測試
使用氣缸控制飛行模擬器中的力反饋
飛行模擬器G-suits氣動氣囊的壓力控制

飛機機身疲勞測試
在校準過程中對儀表和傳感器施加可重復的壓力
4.定制機械
美國PROPORTION-AIR傳感器、PROPORTION-AIR壓力傳感器、PROPORTION-AIR壓力繼電器、PROPORTION-AIR壓力開關、PROPORTION-AIR溫度傳感器、PROPORTION-AIR溫度開關、PROPORTION-AIR流量傳感器、PROPORTION-AIR流量開關、PROPORTION-AIR比例閥。
美國PROPOTION-AIR公司成立于1985年,五庫克利用對銷售及市場推廣前景的發明一種電子式空氣壓力調節器。這氣壓裝置設計以接受各種電子模擬和數字信號,以控制氣動壓力與準確性,而否定的影響,振動,安裝位置或環境方面的關注。

PROPORTION-AIR壓力傳感器是工業實踐中常用的一種傳感器,而我們通常使用的壓力傳感器主要是利用壓電效應制造而成的,這樣的傳感器也稱為壓電傳感器。PROPORTION-AIR壓力繼電器是利用液體的壓力來啟閉電氣觸點的液壓電氣轉換元件。當系統壓力達到壓力繼電器的調定值時,發出電信號,使電氣元件動作,使油路卸壓、換向,執行元件實現順序動作,或關閉電動機使系統停止工作,起安全保護作用等。

一般是使用“電接點壓力表”,這是一種普通的管彈簧壓力表,加上兩組電接點。 可以接通相當高低壓力的電接點,從而把壓力控制在上下限之間。這種電接點的容量小,只能開關接觸器的控制線圈,壓力表上的控制位置可以調節。
PROPORTION-AIR傳感器特點:
壓力傳感器0 - 10 VDC或4 20毫安輸出

定制壓力傳感器與現場跨度電位器
PROPORTION-AIR傳感器其他系列:
PROPORTION-AIR傳感器DS系列特點:
空氣壓力傳感器用于測量壓力的惰性氣體(空氣,氮氣,氬氣等)
低氣壓傳感器山脈英寸水

高壓力傳感器不等,以300 psig
真空壓力傳感器和真空通過積極的壓力傳感器不等。

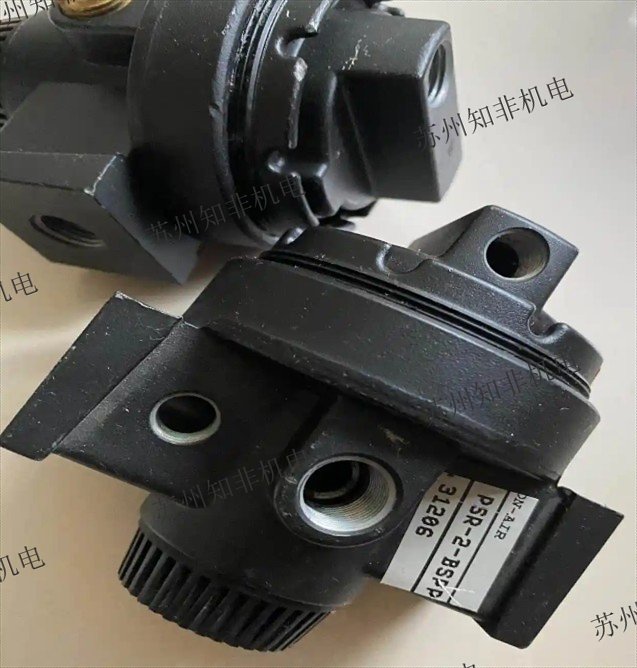

閥 PSR-2-BSPP
比例閥 PA907-QBT
壓力傳感器 PA907-DS

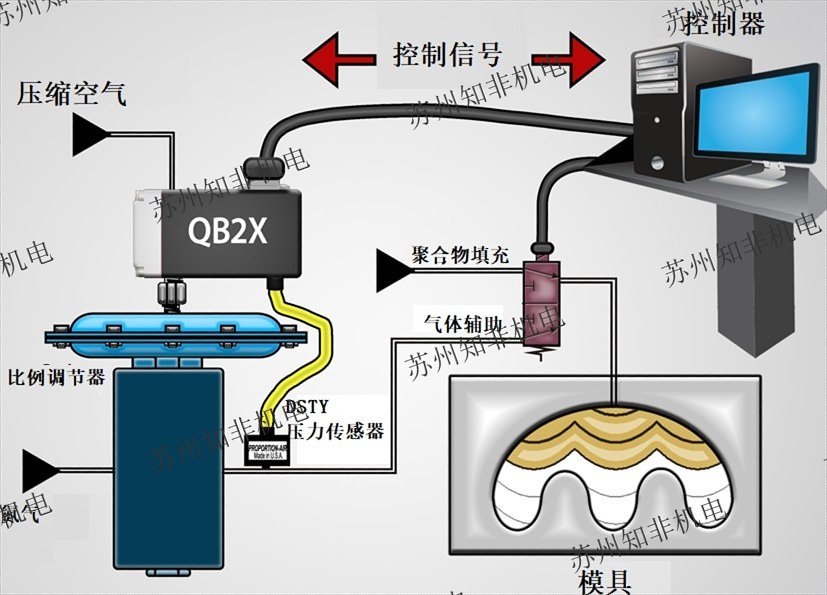

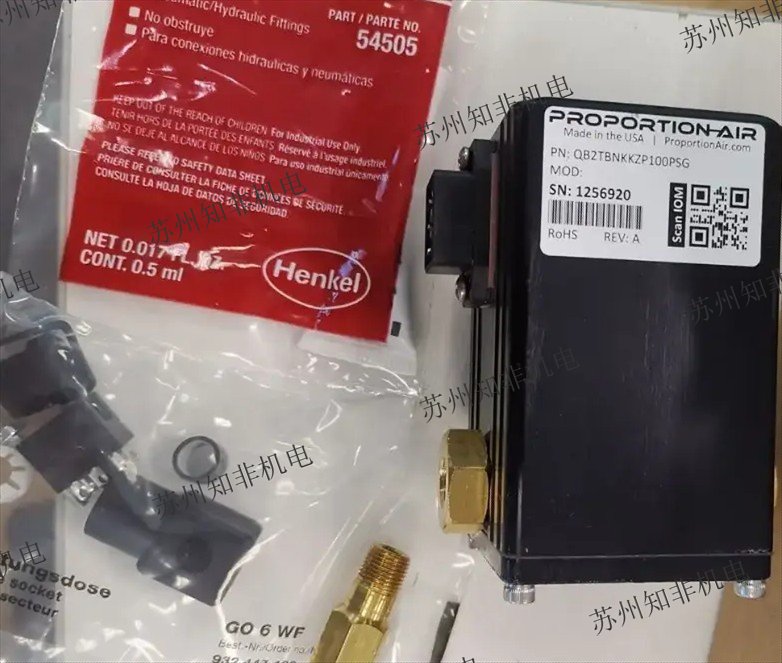

比列閥 新型號 QB2SANEEZP500PSG(SVQ2SAFEE500停產)

比列閥 QB2SANEEZP500PSGA3DBF/PA629/KITQBSRG873V
放大閥 新型號 RG873V4N(原型號RG873V)
壓力傳感器 DSTEY00ZP500PSGA(曾用型號DSTY500或DSTY500GA )
閥 QB4TANEEZP80PSGFL
傳感器 QBT-C-6
閥 QB1TFIE100
閥 PSR-4-BSPP
比例閥 QBITFC073

風壓控制器 MM2MBN1EZP15PSG
閥 QB1TFIE100 S560 724/PSR-4(含PSR-4以及連接件)
閥 QB1TFIC073 S/N:50328 1356

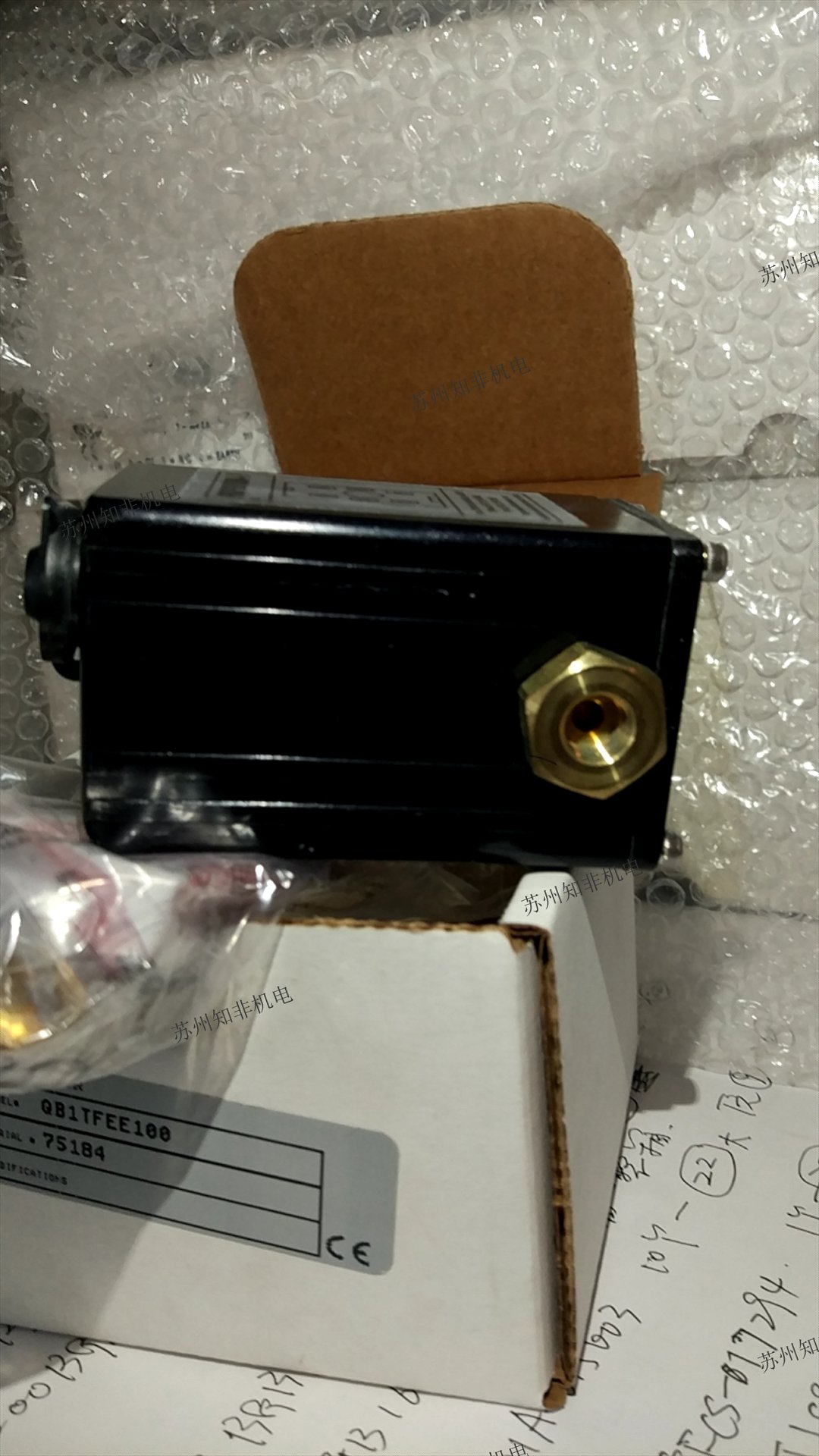

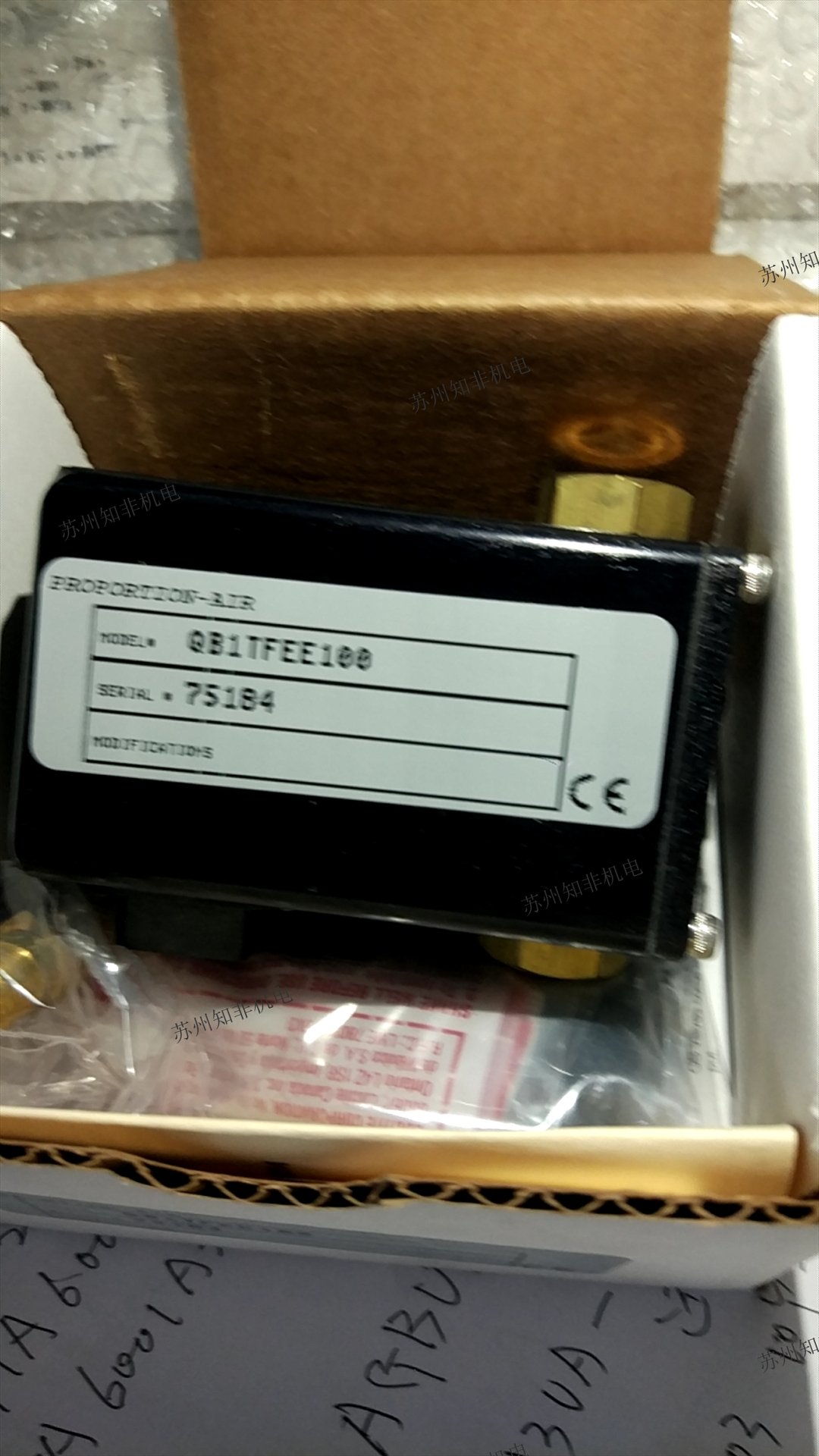

閥 QB1TFEE150
閥 QB1TFIE100/PSR-4(含PSR-4以及連接件)

Proportion-Air的閉環技術用于許多定制機械和原始設備制造商應用,包括:
控制用于輸送線上碎屑的氣刀的壓力
通過使用背壓調節器對新壓縮機進行流量測試
過濾器堵塞導致泵停止之前的背壓測量
空氣壓縮機集管的壓力控制
PC板制造中焊料厚度的擠壓控制
