德國KSR-KUEBLER柯普勒BNA-RF25/40-MG-M1000-S60.3-2/M液位計,UTN-50/10/FF-MG-L900/M600液位開關

KSR KUEBLER – WIKA 集團的成功成員

德國 柯普樂液位測控技術股份公司 (KSR KUEBLER Niveau-Messtechnik GmbH) 是一家成熟的過程工業液位測量?jī)x器供應商，業務遍及全球。產品范圍包括用于液位測量、極限液位的儀器以及用于將這些儀器集成到過程環境中的軟件。我們專注于特殊設計應用。我們與客戶一起開發適合他們特殊要求的設計。

德國威卡KSR-KUEBLER桿式液位傳感器MG-A/U-VK10-TS-L3050/M2900/14

LH-10德國wika威卡投入式油位液位變送器

LH-10德國威卡污水池投入式液位計

wika液位變送器性能：（1米水柱壓力=10Kpa）

LH-10

（ 電纜*長300米，壓力250米水柱）

LH-20

（ 電纜*長250米，壓力250米水柱）

LS-10

（不銹鋼型投入式液位計 電纜*長100米，壓力100米水柱）

LF-1 （量程60m水柱，精度0.1%，帶hart協議）

IL-10（本安防爆型液位計，量程300m水柱）

柯普樂KSR磁翻板油位計BNA-15/40/RF... 德國威卡KSR-KUEBLER磁翻板液位變...

德國威卡KSR-KUEBLER桿式液位傳感... 德國wika威卡投入式油位液位變送器LH-1

FFG-BP.20HDOD-DNK48-2.150威卡... FFG-BP.0H3OD-DTCN1-650德國威

FFG-BT-L650/M500/12德國威卡KSR BNA-2"/150LB/RF-FFG-M1800-S6

MG - A/U-VK10-TS-L1150/M1000/1 LW-1威卡WIKA投入式污水防爆型液位變

WIKA磁翻板液位計BNA-20/10/RF-M WIKA威卡磁翻板液位變送器BNA-25/16

WIKA威卡柯普樂磁致伸縮液位計FLM 德國柯普樂SIL液位變送器BLM-S威卡磁...

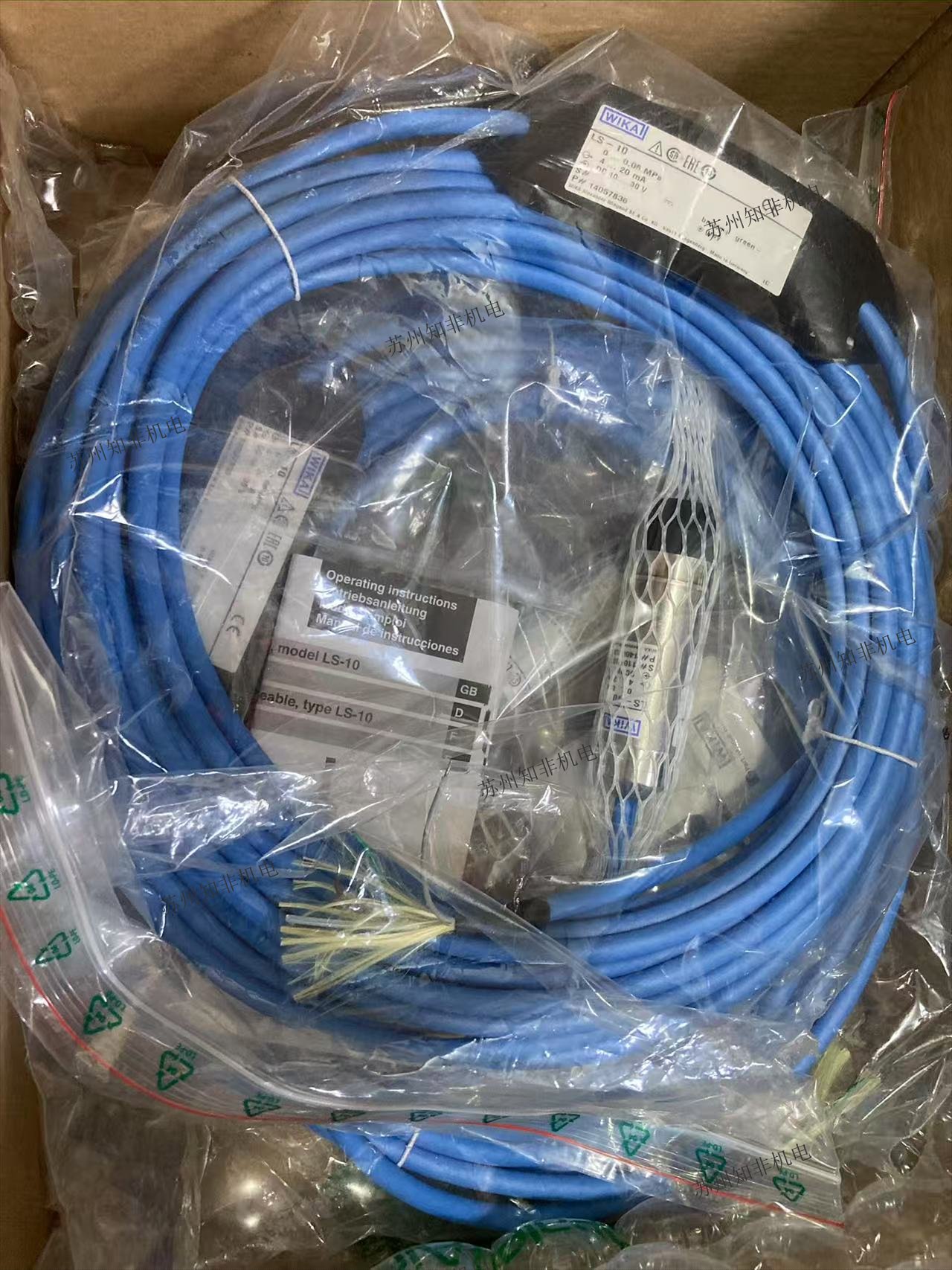

威卡WIKA纜式液位計變送器 LS-10

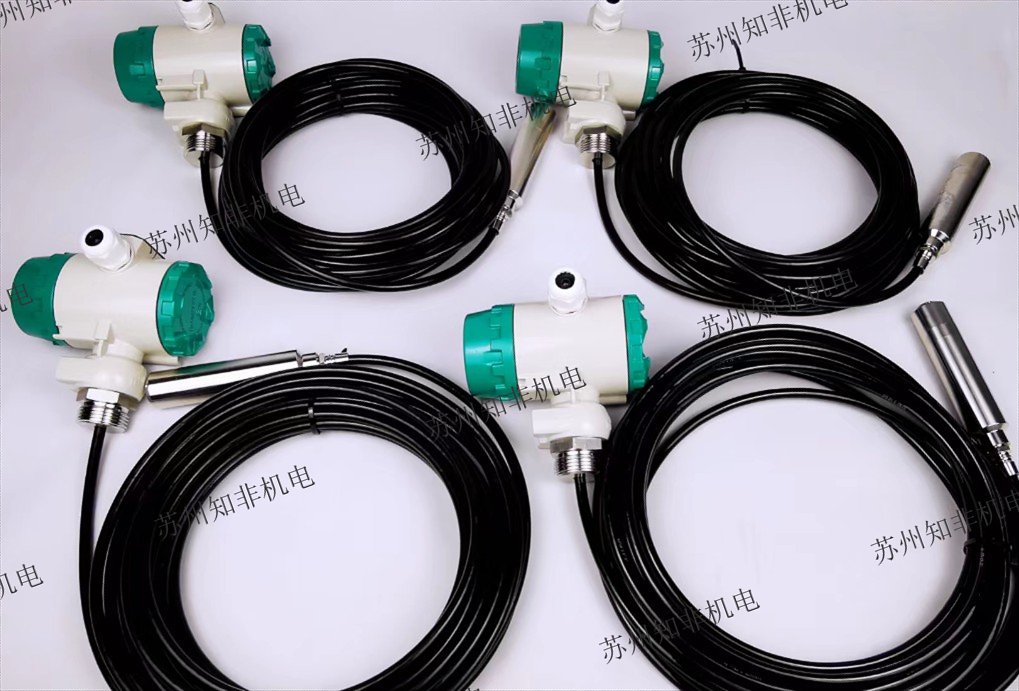

投入式壓力變送器（亦稱為液位探頭）是一種特殊的、用于測量靜態液位的壓力變送器，可用于水箱、水井、豎井、孔環境中。投入式壓力變送器直接浸入到液體內部，并盡可能靠近底部安裝。通過測量到的靜態壓力計算出當前液位，即其上方的液柱高度。

型號 LH-10

投入式壓力變送器

用于液位測量

應用

江河湖泊的水位測量

深井和地下水監測

容器和存儲系統的液位測量

污水提升泵和抽水站控制

污水、沉積物和排洪系統監控

功能特性

高精度且可靠

集成溫度測量（可選）

適用于超高壓的Hastelloy? 和FEP電纜設計（可選）

防護等級高達IP68，可浸入300 m深的水中

描述

適用于具有高要求的測量應用

LH-10型投入式壓力變送器可通過接觸式方式測量液位，適用于嚴苛條環境，具有0.25 %的準確度和IP68的防護等級，用于在300m的水深環境中測量液位。

該型號變送器具有*的品質和可靠性，并配有多種選件，可滿足所有常規的液壓測量應用。該壓力變送器的選件包括：集成溫度測量、防雷裝置、Hastelloy?外殼或FEP電纜等。

溫度測量選件可對介質中的溫度變化進行補償，使測量結果滿足高準確度要求。

堅固可靠

氣密設計、全焊接工藝以及異常堅固的不銹鋼外殼確保了長久的使用壽命以及持續密封。

還具有用于戶外應用、集成了雷電保護的型號，確保在苛刻環境中具有*運行壽命。

為確保良好的抗介質性，該壓力變送器還提供Hastelloy?和高抗性FEP電纜選件。

FFG-BP.20HDOD-DNK48-2.150威卡/KSR磁致伸縮液位變送器

FFG液位變送器的應用

高精度的液位測量幾乎可用于測量所有液體介質

化工、石化、天然氣、海上平臺、船舶制造、機械制造、發電設備和發電廠等行業

生產工藝用水和飲用水處理、食品和飲料行業以及制藥工業

FFG液位變送器的功能特性

可為過程工業和系統提供特定解決方案

工作限值：

- 工作溫度：T = -90 ... +538℃

- 工作壓力：P =真空至10 MPa

- 比重限值：ρ ≥ 538 kg/m3

分辨率< 0.1 mm

多種電氣連接件、過程連接件和材質可選

防爆型設計

wika傳感器可對液位進行連續測量，并且不受物理和化學特性的影響，如：泡沫、電導率、介電常數、壓力、真空、蒸汽、冷凝、氣泡、沸騰效應和密度變化等。通過HART?接口可實現對界面和整體液位的同時測量。顯示的液位可正比于高度或體積。過程連接、導管及浮球有多種材質可選：不銹鋼1.4571、1.4435、1.4539、鈦，以及各種塑料。

FFG液位變送器的描述

FFG-P, FFG-T, FFG-TP和FLM-H型液位變送器根據磁性浮球的位置，利用磁致伸縮原理進行測量，是一種適用于高精度、連續液位測量的液位變送器。

液位變送器的磁致伸縮測量原理確保其能夠連續測量液位，并且不受介質的物理和化學變化的影響，例如溫度，導電性，電介質，壓力，發泡，真空，冷凝，蒸氣，氣泡，沸騰效應和密度變化。通過HART?接口，可能實現對整體水平和接口層的平行測量。

通過該款液位變送器，液位可與體積或高度成比例顯示。

液位變送器的安裝和調試十分簡單：只需進行一次校準，無需重新校準。浮子、過程連接和導管的材料可以選擇鈦、不銹鋼1.4571, 1.4435, 1.4539或各種塑料。

wika/KSR磁致伸縮液位計常用型號

FFG-BP.20HDOD-DNK48-1.100

FFG-BP.20HDOD-DNK48-1.550

FFG-BP.20HDOD-DNK48-2.150

FFG-BP.20HDOD-DNK48-500

FFG-BP.20HDOD-DNK48-510

FFG-BP.20HDOD-DNK48-650

FFG-BP.20HDOD-DNK48-740

全球走上成功之路

在過去的幾十年里，KSR Kuebler Niveau-Messtechnik GmbH 已成為液位測量領域所有任務的專業?？煽?、技術成熟的產品以及對市場的持續關注幫助 KSR KUEBLER 在世界市場上取得了地位。

員工：350

子公司：三個國家

生產設施：八個國家

銷售額：2500萬歐元

年產量：約 100,000 臺

日產量：約 400個單位

批量大?。? 至 100 個單位

測量范圍：溫度高達 450 °C / 壓力范圍高達 420 bar

FFG-BP.0H3OD-DTCN1-650德國威卡KSR-KUEBLER磁致伸縮高精度液位變送器

德國威卡KSR桿式液位傳感器

液位變送器利用磁致伸縮、高分辨率測量原理對液體進行連續的液位測量，它是基于磁致伸縮的原理來確定浮球的位置。磁致伸縮須與磁翻柱式液位計配套使用。

測量過程由電流脈沖觸發。這種電流沿著由磁致伸縮材料制成的導線產生圓形磁場，導線在感應管內部受到張力。在被測點(液位)有一個帶永磁體的圓柱形浮子作為位置傳感器，其磁力線與脈沖磁場成直角運行。

浮子的磁場拉緊了導線。這兩個磁場的疊加會在導線中觸發機械波。在傳感器外殼的電線末端，壓電陶瓷傳感器將其轉換為電信號。

通過測量信號的時間差，可定義扭轉應力波的開始點，從而高精度地確定浮球位置。

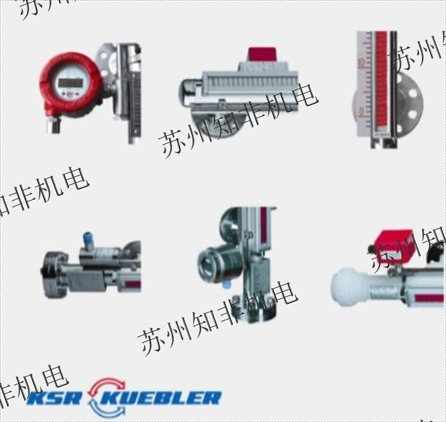

磁翻柱式液位計附件

為威卡 (WIKA) 旁路液位顯示器所提供的附件和附加元件包括浮球（柱型、壓槽型、組球型、塑料型和復合泡沫塑料型）、磁性顯示體（帶塑料翻柱或不銹鋼翻旗）、干簧傳感器、磁致伸縮傳感器以及磁性開關等。

磁致伸縮變送器

用于磁翻柱式液位計

配合磁翻柱式液位計使用，用于連續液位測量

化工、石化和海洋產業

造船、機械制造

發電設備、電廠

制藥、食品、水處理和環境工程行業

可在液位計外對液位進行連續測量

2-線制，4…20mA

測量值可以通過數字量或模擬量輸出

不銹鋼外殼（玻璃視窗）

磁致伸縮原理，高精度測量

FFG-BT-L650/M500/12德國威卡KSR-KUEBLER磁致伸縮變送器

型號 MG-ALCD/U-VK10-TLH L2650/M2500/18

干簧電阻鏈液位傳感器/變送器

桿式液位傳感器

MG-AU-VK5-T15-L350M20014

用于連續液位測量，配合磁翻柱式液位計使用

化學和石化工業，石油及天然氣開采（陸地與海洋作業）

發電設備、發電廠

制藥、食品、水處理、環境工程

可以在接線盒內安裝變送器

可選多種電氣連接、過程連接、材質和分辨率

可選配多種變送模塊，實現 4...20 mA 現場信號， HART?、PROFIBUS? PA 或 FOUNDATION? 現場總線

防爆設計

溫度范圍-100 ... 350℃

干簧電阻鏈由干簧和焊接在印刷電路板上電阻構成。根據需求和設計的不同，有多種從5mm 到18mm 不同的分辨率可供選擇。

(WIKA) 旁路液位顯示器所提供的附件和附加元件包括浮球（柱型、壓槽型、組球型、塑料型和復合泡沫塑料型）、磁性顯示體（帶塑料翻柱或不銹鋼翻旗）、干簧傳感器、磁致伸縮傳感器以及磁性開關等。

干簧電阻鏈液位傳感器用于連續監測和記錄與變送器相關的液位。 采用3線制電位器電路中的磁傳動（永磁體，簧片開關和電阻測量鏈）的浮動原理。

位于磁翻柱液位計腔體內的浮球內置磁性系統，通過旁路管壁和傳感器管壁，觸發電阻測量鏈（電位計）上的干簧觸點。由此產生的測量電壓與液位成正比.

BNA-2"/150LB/RF-FFG-M1800-S60.3*2MRA/SAC-***SS150柯普樂KSR高精度液位計

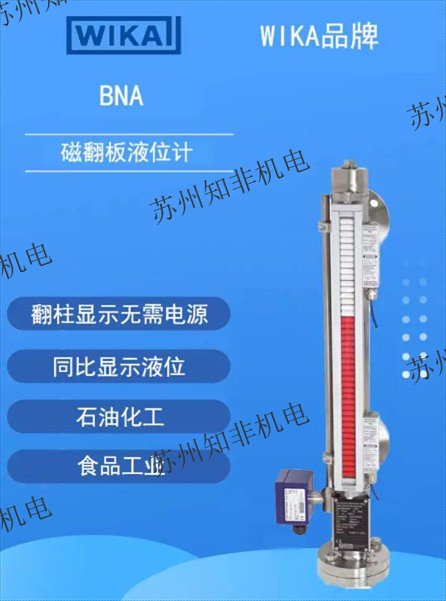

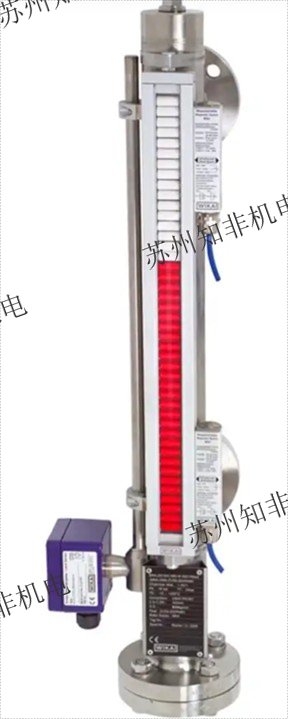

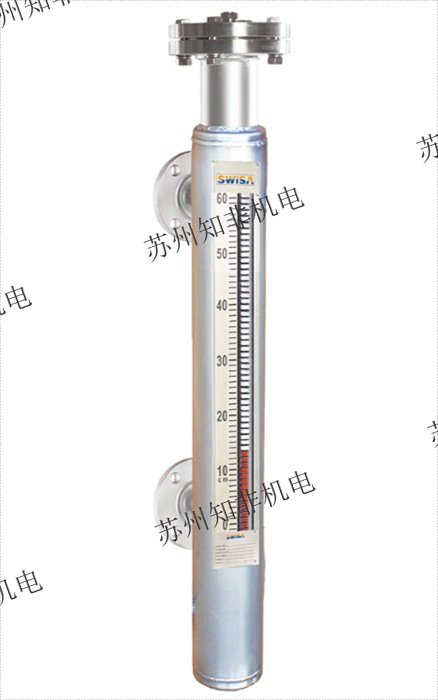

磁翻板液位計/液位表BNA

磁翻板液位計/液位表的描述

威卡（WIKA）的BNA系列磁翻板液位計/液位表由旁路腔體、浮子和磁性顯示體組成。旁路腔體通過至少兩個過程接口（法蘭、螺紋或者焊接端）連接在罐體上，等高引入罐體內的液位。浮子位于腔體內部，漂浮在液面上，浮子內置永磁體，磁場可以穿過旁路腔體管壁觸發安裝在旁路腔體外側的磁性顯示體翻轉，實現非接觸的液位高度指示。

磁性顯示體是由雙色的塑料翻柱或者不銹鋼翻板組成，10mm一顆緊密排列，其內置小磁柱被浮子內的磁鋼觸發后，依次翻轉180°，液位上升時由白轉紅，液位下降時由紅轉白。

因此磁翻板液位計/液位表可實現在無需供源的情況下清晰指示罐體內液位。

BNA-RF25/40-MG-M1000-S60.3-2/M

特性：設計簡單、堅固、緊湊、耐用旁路腔體和浮球材質多樣化，包括304、316L、316、316Ti321、347、雙標316/316L等不銹鋼和HC276、Alloy20、鈦TA2、鈦3.7035、Monel400、PP、PVC、PVDF等特殊材料旁路腔體和磁性顯示體在耐壓耐氣上隔離磁性顯示體指示液位，無需外加電源由于采用耐腐蝕性材質，可應用于眾多工業領域可測量和指示具有腐蝕性、易燃性、有毒、高溫、攪動的及***的液體的液位連續液位測控，不受介質物理和化學性能變化的影響，比如：電阻率、電導率、壓力、真空、溫度、蒸汽、冷凝、泡沫、氣泡、沸騰等工況界面測量（比重差≥ 100 kg/m3）特殊設計： 食品工業、包覆、液化氣工況、伴熱夾套

磁翻柱液位計,磁浮子液位計,它是利用磁藕合原理進行工作的,產品彌補了玻璃管液位計不能在高溫高壓下工作且易碎的多重缺點。 有側裝和頂裝二種安裝方式,無論那種方式都可以捆綁遠傳裝置,使液位計即可以就地顯示液位,又可以遠程監控液位.捆綁后的磁翻板液位計可稱為遠傳型磁翻板液位計。

磁翻板液位計/液位表的應用

翻柱顯示，無需外加電源

同比顯示液位

定制化設計及耐腐性材質可選，可應用于的工業領域

化學、石油化工、油氣鉆探（海上平臺）、造船機械制造、電力設備、電廠等

流程工業及飲用水行業的水處理、食品工業、制藥等

磁翻板液位計/液位表的功能特性

可針對過程和系統需求提供定制設計

- 工作溫度：T = -80 ... +538℃

- 工作壓力：P =真空至40 MPa

- 介質密度：ρ ≥ 200 kg/m3

不同的過程連接和材質可選

可選配液位變送器和磁性開關

產品介紹

多功能性和靈活性

獨特的產品種類為您提供了物位測量技術領域的解決方案，可滿足的要求。KSR KUEBLER 開發的個性化解決方案適用于化學和制藥行業、石油和天然氣行業、造船、機械制造和工廠建設、食品行業、水處理和環境工程中的應用。新的生產技術、嚴格的質量管理和無數的國家和國際認證都是高質量和公司良好聲譽的先決條件。

KSR KUEBLER Niveau-Messtechnik GmbH 生產溫度高達 450 °C、密度從 400 kg/m3 和壓力范圍到 500 bar 的各種液位測量?jī)x器。在產品范圍內，可以區分用于點液位測量、連續液位測量和罐內液位外部測量的產品?？蛻籼囟ǖ奶厥庠O(shè)計完善了的產品組合。

德國威卡KSR-KUEBLER磁翻板液位變送桿MG-A-VK5-TS-L350/M200-18

型號：MG-AUVK10/T15-L1650/M1500/14

MG-A-D-VK10-TS-L950~850MM

MG-AU-VK10-TS-L550/M400

MG-A/D-VK10-TS-L950/M800/25

MG/AU/VK10-TSL2650/2500

MG-AU-VK10-TS-L3150/M3000

MG-AU-VK5-TSL 1888/M1790

MG-AU-VK5-TS-L450/M300/25

MG-A-V-K10-T15-L850/M700/18

MG-A-VKI0-T15-L1200/M1050

MG-A-VKI0-T15-L950/M800

MG-A-VKI0-T15-L750/M600

MG-AU-VK5-T15-L550/M400 /14

公司歷史

基于傳統的成功故事

1962 年，Dipl.-Ing。Heinrich Kübler 在斯圖加特創立了 KSR KUEBLER 公司。因此，KSR KUEBLER 成功歷史的基礎是在 60 年前奠定的。個磁性開關用于電梯和自動化技術，隨后于 1965 年推出了磁性浮子開關——一款徹底改變了液位測量市場的產品。KSR KUEBLER 歷史上的其他主要產品開發是液位傳感器和旁路液位指示器。七十年代初，隨著當時新穎的磁性開關的迅速成功，公司得以擴展到德國境外。因此，Kubler France 于 1973 年在 Cernay 成立，Heinrich Kübler AG 于 1976 年在瑞士成立。

1996 年，公司結構轉變?yōu)楣灿邢薰荆篕SR KUEBLER Niveau-Messtechnik AG。此時，公司通過在美國設立子公司 KSR KUEBLER Level Control Products of America, Inc. 擴展到歐洲境外， KSR KUEBLER Level Measurement & Control PTE LTD 在新加坡 和 Shanghai Kuebler Automation Instrument Co. Ltd. 在 中國 。2006 年收購了位于法蘭克福的 Ph?nix Messtechnik GmbH，并于次年整合了位于奧芬巴赫的 Vaihinger Niveautechnik GmbH。

自 2008 年以來，KSR KUEBLER AG 憑借其在法國和中國的多家銷售子公司和制造工廠成為 WIKA 集團的一部分，并在全球擁有 350 名員工，為其客戶開發液位測量領域的定制解決方案。早在 2013 年，該公司就得到了 WIKA 的現場服務支持，自 2015 年以來，辦公室支持也由 WIKA 位于克林根貝格的總部管理。從那時起，所有報價、訂單確認和發票都直接從 WIKA Alexander Wiegand SE & Co. KG 收到。然而，由于根據積極實踐的精益理念避免了額外的物流接口，因此繼續從 KSR KUEBLER 在茨溫根堡的生產基地進行交貨。

我們提用相關的技術建議，以便您選擇*的傳感器【傳感器型號、接線盒、電氣連接、傳感器管路（材料和總長度）、干簧間距、接線盒內置變送器、測量量程、*】。

總部

德國制造的品質

KSR KUEBLER Niveau-Messtechnik GmbH 的公司總部位于內卡河谷的茨溫根堡，在全球開展業務。公司員工約。主工廠有 200 人，分為兩個生產車間，提供 3,665 平方米的有蓋生產區域。

滿足高要求的高科技

先進的生產設施

內部無損檢測

質量管理：ISO 9001

行政大樓和生產車間 1 位于 Zwingenberg am Neckar 的 Heinrich-Kuebler-Platz 1。

2 號生產車間位于 Zwingenberg am Neckar 的 Bahnhofstra?e 8

柯普樂KSR磁翻板油位計BNA-15/40/RF-MG-M300-S45x1.65-MRA/SAC-2/M/1-ZT35SS200

定制化設計及耐腐性材質可選，可應用于的工業領域化學、石油化工、油氣鉆探（海上平臺）、造船機械制造、電力設備、電廠等流程工業及飲用水行業的水處理、食品工業、制藥等

BNA/RF-MGL700-MRA/SAC-3/MAD-ZTS300~0.7M

BNA-G-MG3000-V-MNKV-170M-EX

BNA-25/40RF-MG-M-1200-L60.3*2-MRA/SVC-***SS300

BNA20/40/RF-L1450/M1350-3/M/1

BNA-DN20/40/RF-MG-M800-S60.3*2-MRA/SAC-2/MAD/1-Ex

BNA-EN25/16/B1-MG-M650-V60*2-MRA/SAC-4/M/2-ZTSS150/PN25/R48H

BNA-20/40/RF-MG-M600-S60.3x2-MRA/SAC-1/M/1-***SS200～0.6m

BNA-50/16/RF-M400

BNA-50/16/RF-M1000

BNA-50/16/RF-MG-M2600

UTN-130-L845/M600

BNA-10/6/B-MG-M2000-V60-MRA/SG-2/M-ZVS250

BNA-32/64-MG-M3000/SG-MRA3000-4/MA/5-ZTS350，MG-AU-VK10-TS-L3150/M3000

BNA-25/10/RF-MG-M700-V60-MRA/SVC-4/M-ZTSS200~0.7M

BNA-25/10/RF-MG-M950-V60-MRA/SVC-4/M-ZTSS200~0.95M

BNA-25/16/C-MG-M1100-V60X2

BNA-25/16/RF-MG-M700-S60.3*2-MRA/SAC-3/M-***SS300

BNA-25/16/RF-MG-M400-V25 1.65-MRA/SG-2M-ZT35SS200

UTN-50/10/FF-MG-L900/M600~0.6M

BNA-25/40/RF-M1000-S60.3*2/MRA/SVC-***SS200

BNA-25/40/RF-M1200-S60.3*2/MRA/SVC-***SS200

BNA-25/40/RF-M600-S60.3*2/MRA/SVC-***SS200

帶遠傳4-20MA液位計：

磁翻柱式液位計

無需外加電源的WIKA液位計

液位計可實現液位的連續指示。

工作原理是通過內置磁體的浮子指示液位，觸發翻柱或翻板，無需外加電源。

此外，也可選擇各種磁性開關和液位傳感器作為附件安裝。

這是一種安裝在容器旁通腔外部的磁翻板液位計/液位表。待測容器的側面設有一個旁通腔，腔內有一個隨待測介質的液位上下浮動的浮球，浮球中有一個用于產生磁場的徑向?qū)ΨQ磁力系統。當容器液位達到相應高度，浮球中的磁力系統會附著在旁通腔外部的磁力滾動指示器，以及開關和測量元件。

威卡（WIKA）的BNA系列磁翻板液位計/液位表由旁路腔體、浮子和磁性顯示體組成。旁路腔體通過至少兩個過程接口（法蘭、螺紋或者焊接端）連接在罐體上，等高引入罐體內的液位。浮子位于腔體內部，漂浮在液面上，浮子內置永磁體，磁場可以穿過旁路腔體管壁觸發安裝在旁路腔體外側的磁性顯示體翻轉，實現非接觸的液位高度指示。磁性顯示體是由雙色的塑料翻柱或者不銹鋼翻板組成，10mm一顆緊密排列。

其內置小磁柱被浮子內的磁鋼觸發后，依次翻轉180°，液位上升時由白轉紅，液位下降時由紅轉白。因此磁翻板液位計/液位表可實現在無需供源的情況下清晰指示罐體內液位。
