德國WIKA威卡PSD-4型壓力開關在PSD-30的原有基礎又進行了深入的開發,PSD-30型壓力開關憑借其出色的功能設計獲得了“iF產品設計獎”。PSD-4開關的準確度高達0.5%,可自由配置輸出信號(PNP/NPN, 4 ... 20 mA/0 ... 10 V),5:1的可擴展性模擬輸出,另外PSD-4還具有自我診斷功能,可為客戶提供杰出的自動化解決方案。WIKA PSD-4數顯電子壓力開關 威卡代理
電子式壓力開關的描述
屢獲殊榮的設計和功能
PSD-30型電子式壓力開關不但設計新穎,且功能***,曾榮獲“2009年度iF產品設計獎”。

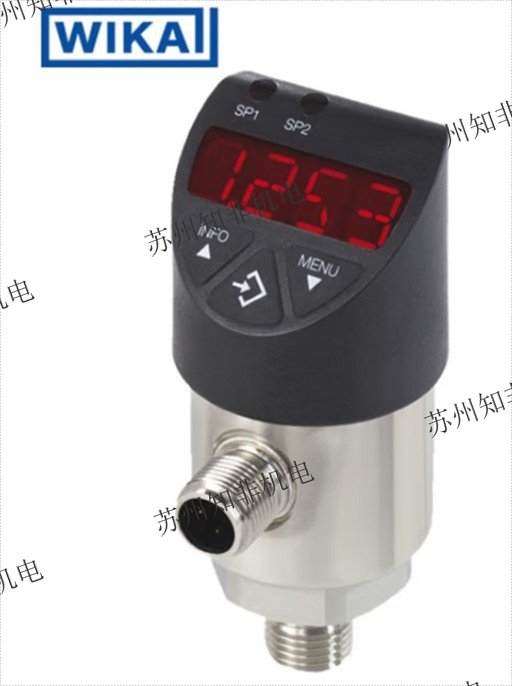

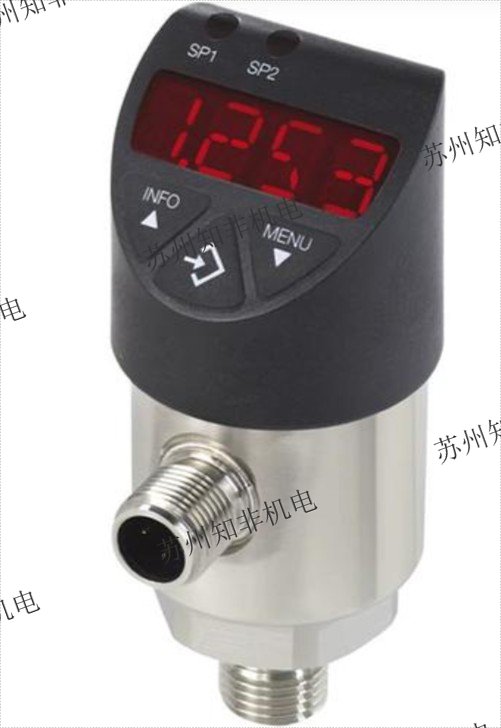

該型號電子式壓力開關采用堅固的14段LED顯示器,可以非常好的顯示文本,顯示字符可達9mm,并且稍微傾斜,便于操作人員從遠處輕松讀取顯示溫度。
電子式壓力開關采用3鍵操作,實現了簡單直觀的菜單導航,使得操作員在操作時無需借助其他幫助。菜單導航符合***的VDMA標準。新的VDMA標準(24574-1,***節“壓力開關”)主要適用于流體傳感器,旨在通過標準化菜單導航和顯示來簡化壓力開關的使用。

電子式壓力開關的控制按鍵被設計的盡可能大,并且布局符合人體工程學,使得操作人員可以快讀簡單的進行校正。此外,按鍵可進行觸覺反饋,使操作員可以更簡單的進行操作,無需額外幫助。
靈活安裝
PSD-30和 PSD-31型電子式壓力開關可根據安裝環境靈活進行安裝。此外,顯示器和外殼可以自由旋轉300°,使得在調整顯示器時無需調整電氣接口,并且還能使顯示器始終正對操作人員。此外,該型號壓力開關還具備M12*1接口,安裝時,可按照電纜布線要求定位壓力開關位置。

威卡(WIKA)在開發壓力開關系列產品過程中,始終堅持堅固耐用的設計理念,并選擇適合機器制造應用的材料。鑒于此,該型號電子式壓力開關的外殼和電氣連接件的螺紋接頭都由不銹鋼制成,因此幾乎不可能發生連接件過旋或撕裂現象。
PSD-4可根據安裝環境的不同進行靈活安裝。此外,其顯示器和外殼可以自由旋轉300°,使得在調整顯示器時無需調整電氣接口,并且還能使顯示器始終正對操作人員。此外,該型號壓力開關還具備M12*1接口,安裝時,可按照電纜布線要求定位壓力開關位置。

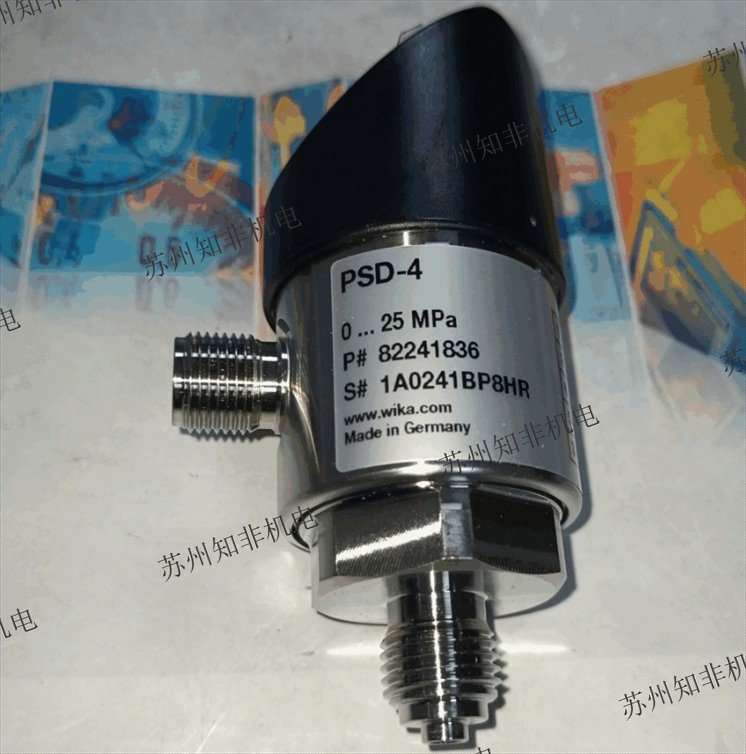

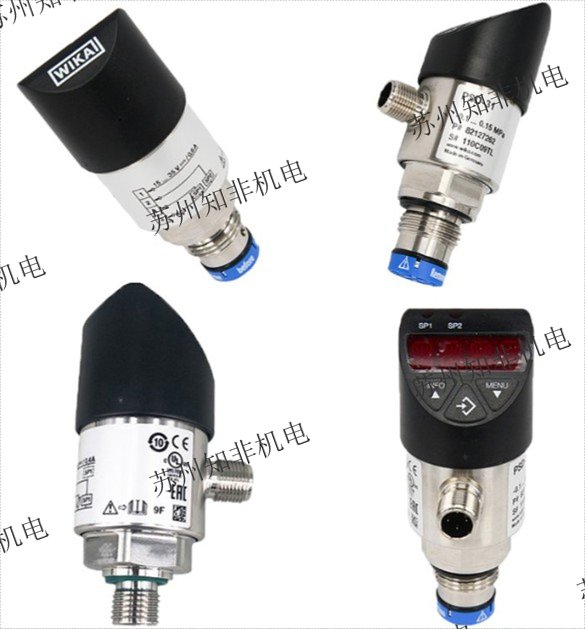

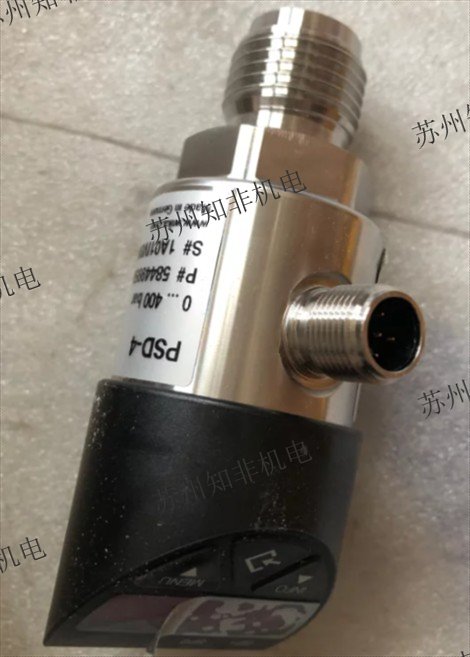

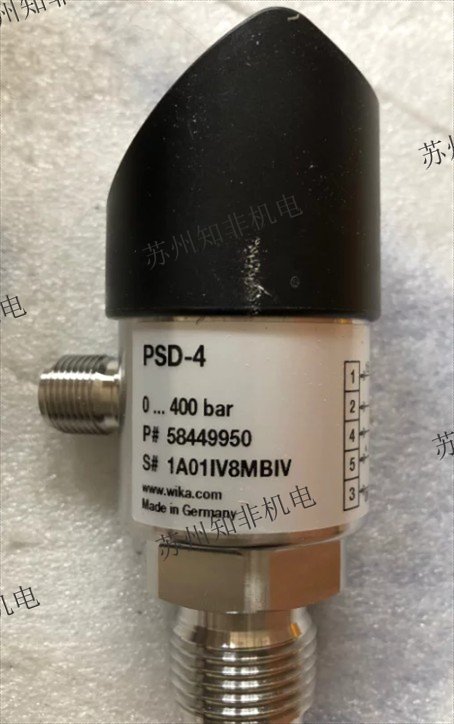

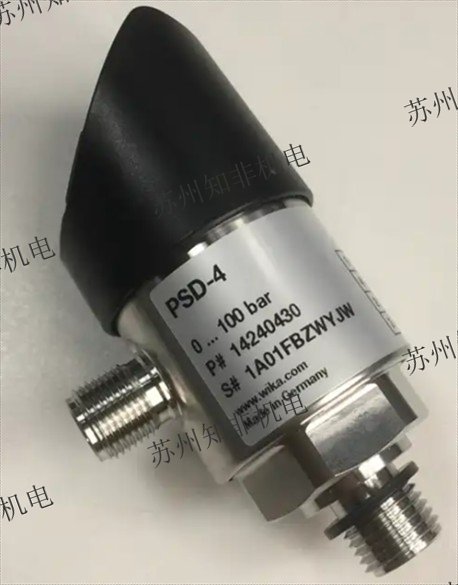

德國威卡WIKA數顯型電子壓力開關PSD-4 精度0.5% M12*1接口
PSD-4;0…1巴壓力計;一個開關輸出(PNP/NPN)+4…20 mA
帶顯示器的電子壓力開關
輸出信號:一個開關輸出(PNP/NPN)+4…20 mA
IO鏈路:無
電源:15…35 V DC

測量范圍:0…1 bar gauge
工藝連接:隔膜密封
介質溫度:由于膜片密封件的連接而改變
El.連接:圓形連接器M12x1(4針)
引腳分配el.連接:U+=1,U-=3,S+=2,SP1=4
精度:量程的±0.5%
批準:cULus
根據數據表的規格:PE 81.86

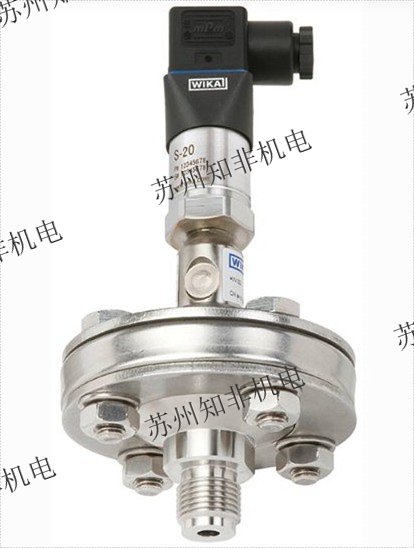

帶1個隔膜密封的隔膜密封系統

組裝規格:直接組裝
系統填充液:KN 92藥用白礦物油;用于制藥和食品應用;FDA、USP、EP
低工藝溫度:+10°C
高工藝溫度:+80°C

環境溫度壓力測量。低溫度:+10°C
環境溫度壓力測量。高:+40°C
帶螺紋工藝連接的隔膜密封

規格符合數據表:DS 99.01(型號990.10)
規格符合數據表:準備中(型號990.14)
規格符合數據表:DS 99.06(型號990.40)
隔膜密封:型號990.10
螺紋連接:G 1/2“陰螺紋

公稱壓力等級:PN 100
上閥體材料/主體材料:不銹鋼1.4404(316L);系統S31603
隔膜材料:不銹鋼1.4435(316L);系統S31603
下部材料:不銹鋼1.4404(316L);系統S31603

墊片:PTFE高260°C
緊固件:不銹鋼固定法蘭和螺栓
標簽:WIKA標準,無/帶標簽號
德國威卡WIKA數顯型電子壓力開關PSD-4 威卡代理-蘇州知非機電設備有限公司

IO-Link 1.1
由于能夠發出符合 IO-Link 通信標準的可選輸出信號,PSD-4可快速集成到現代自動化系統中。IO-Link 標準加快了 PSD-4的安裝和參數化過程,并提高了其功能性。
過壓限制
過壓限制由所用的傳感器元件決定。根據所選的過程連接和密封,可以限制過壓安全。

≤ 60 MPa (<8,000 psi): 2 倍
> 100 MPa (≥ 8,000 psi):1.5 倍
增強過壓安全(可選項)

選擇增強過壓安全時,溫度誤差、信號噪音和長期穩定性都會有偏差。
負壓保護:是

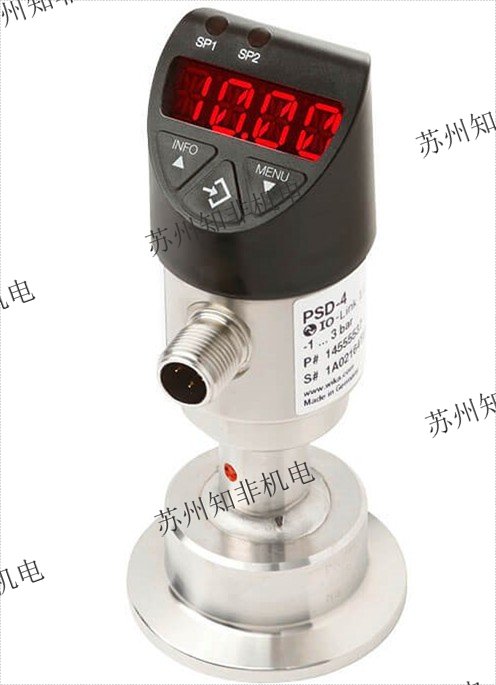

數字式顯示器

14 段 LED,紅色,4 位,字符尺寸 9mm(0.35 英寸),顯示器可電子控制轉動 180°
零點偏移調整:3%FS
模擬輸出/開關輸出的延遲

接通時間:1 s
配置范圍:0 ms ...65 s
開關閾
開關動作點 1 和開關動作點 2 可單獨調節

切換功能:常開、常閉、窗口模式、回差模式,可自由調節
開關電壓:電源 - 1V
開關電流: 250 mA

穩定時間/響應時間
模擬信號: ≤5ms

開關輸出: ≤5ms
負載
模擬信號 4...20 mA: ≤ 500 Ω
模擬信號 DC 0 ...10 V:>輸出電壓/1 mA

使用壽命:1 億次開關周期
供電電壓電源:DC 15 ... 35 V

電流消耗
對于沒有 4...20 mA 輸出信號的類型,消耗:45 mA

對于沒有 4 ...20 mA 輸出信號的類型,消耗:70 mA
總電流消耗

600mA,包括開關電流

精度,模擬信號:≤ ±0.5 %FS包括非線性精度、回差、零點偏移和滿量程點偏差(與根據 IEC 61298-2 測得的誤差值對應)。
不可重復性::≤ 0.1 %FS (IEC 61298-2)

威卡PSD-4/-1-+9bar/PNP/4-20MA電子壓力開關德國WIKA壓力變送器

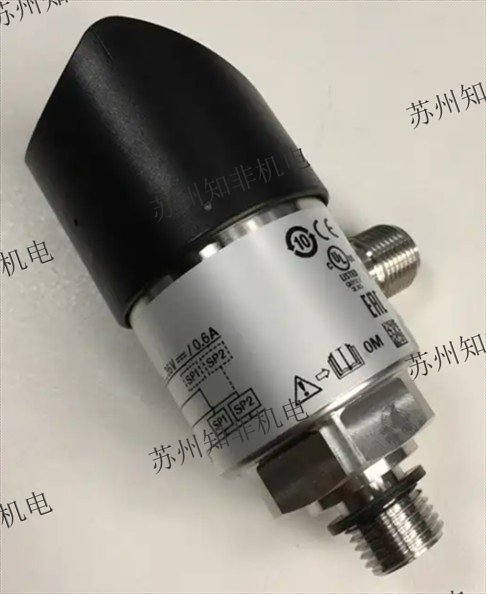

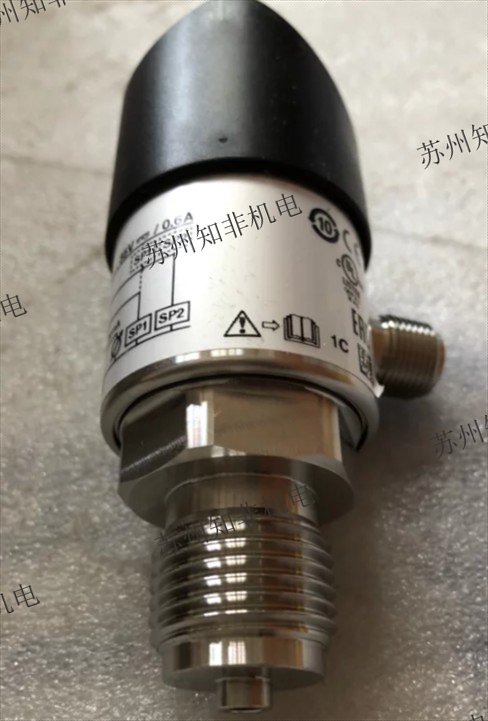

德國威卡商電子壓力開關PSD-4
two switching outputs (PNP/NPN) (9)

one switching output (PNP/NPN) + 4...20 mA (A)
in stock

one switching output (PNP/NPN) + 0...10 V (B)
two switching output (PNP/NPN) + 4...20 mA (C)
two switching output (PNP/NPN) + 0...10 V (D)

one switching output (PNP/NPN) + 4...20 mA/0…10 V (E)

two switching output (PNP/NPN) + 4...20 mA/0…10 V (F)
型號 PSD-4
數顯型電子壓力開關








量程范圍:
PSD-4型壓力開關在PSD-30的原有基礎又進行了深入的開發,

PSD-30型壓力開關憑借其*的功能設計獲得了“iF產品設計獎”。PSD-4開關的準確度高達0.5%,可自由配置輸出信號(PNP/NPN, 4 ... 20 mA/0 ... 10 V),5:1的可擴展性模擬輸出,另外PSD-4還具有*的自我診斷功能,可為客戶提供杰出的自動化解決方案。
壓力開關可在達到預設壓力時斷開或閉合相應的開關接點。根據具體要求的不同,壓力開關可選配機械或電氣開關接點,帶或不帶顯示器,以及其它各種設置功能。
應用
機床

液壓與氣動技術
泵和壓縮機
機械制造

功能特性
易讀取,堅固耐用的數顯儀
直觀、快速設置

簡單、靈活的安裝配置
可靈活配置、擴展的輸出信號
