SIKA流量開關是機械式流量開關的一種,采用擋板式結構實現流體流量監測。其工作原理基于流體沖擊葉片引發磁鐵位置變化,通過磁力作用觸發簧片接觸器閉合或斷開,具有復位力穩定、抗污能力強的特點該流量開關可應用于工業冷卻回路、水處理系統及鋼鐵生產設備中,VHS系列產品采用模塊化設計適應不同管徑需求 技術參數包含最大工作壓力25 bar(VHS系列)、介質溫度范圍-20℃至110℃及IP65防護等級。德國SIKA流量計/流量開關是德國席卡(SIKA)儀表公司生產的用于測量與監控液體流量及狀態的設備,產品涵蓋多種類型,具備高精度、高穩定性及模塊化定制等特點,應用于工業領域。
一、德國SIKA公司介紹
品牌歷史:SIKA是原產于德國的品牌,自1901年成立以來,成功開發、生產和銷售用于溫度、壓力、流量、濕度和水平測量變量的測量、監視和校準設備,擁有115年以上歷史,堅持在德國本土生產,體現“德國制造”的高質量。
公司規模:目前擁有約340名員工,致力于開發和生產創新型測量和校準技術。
技術保障:SIKA Flow-Labs中的現代測試技術確保高質量和可靠的質量保證;內部的DAkkS溫度、壓力和電氣標準信號實驗室為客戶提供傳感器和校準器重新校準的服務。

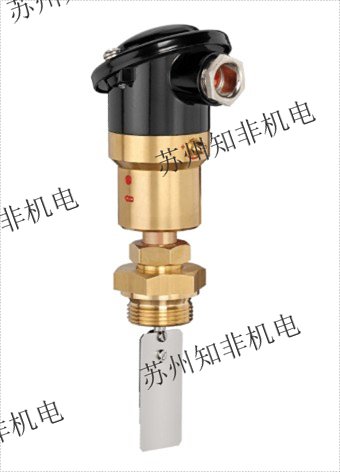

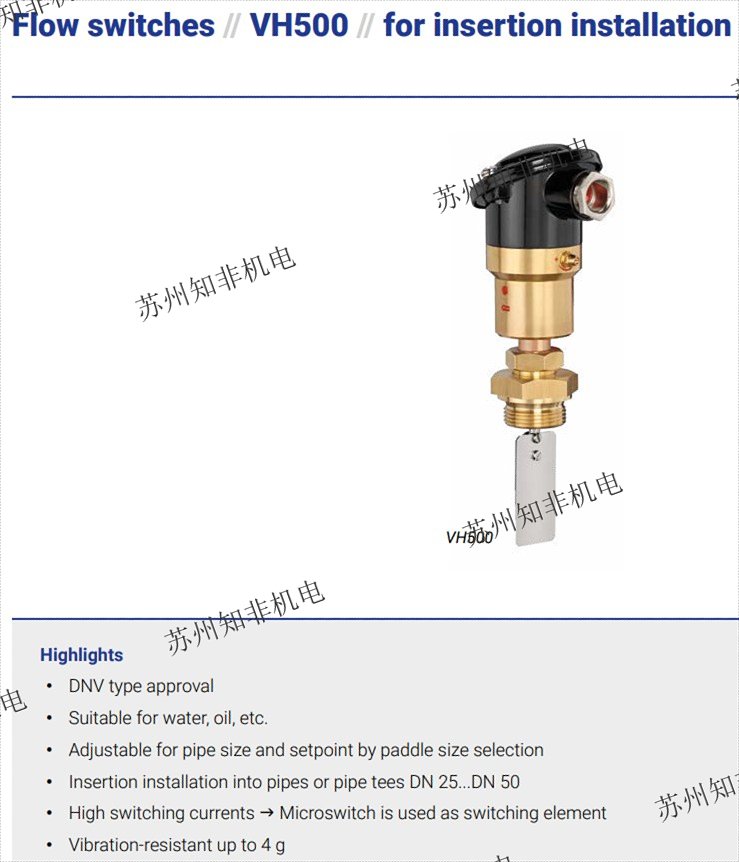

VH500NI3451R41

二、德國SIKA流量計概述
工作原理:橢圓齒輪流量計是容積式流量計,測量元件由兩個高精度橢圓形齒輪組成,由介質流動驅動并相互滾動,每轉一圈輸送一定體積,轉數由傳感器元件記錄,轉數是液體量的量度。
類型及連接方式
帶螺紋的橢圓形輪式流量計:具有尺寸為G?、G?、G?、G1或G2(內螺紋)的過程連接,外殼由不銹鋼或鋁制成,VO...VA型傳感器可提供高達125°C的高溫版本。
帶法蘭的橢圓形輪式流量計:具有符合DIN 2633的過程連接,尺寸為DN 15、DN 25或DN 50,外殼由不銹鋼或鋁制成,VO...VA型傳感器可提供高達125°C的高溫版本。

三、德國SIKA流量計產品介紹
SIKA PEEK測量元件的橢圓形輪式流量計:為測量液體的體積和流量而開發,用于潤滑劑監測或食品和飲料生產等應用。
特征

可直接獲取體積的位移計,無需入口和出口部分。
結構,使用壽命長,可靠性高,長期穩定性高。
高測量精度和可重復性,簡易安裝,準確性和可重復性非常好。
低壓降,適用于工業和化學液體、礦物油和燃料。
對振動、壓力變化和粘度變化不敏感。

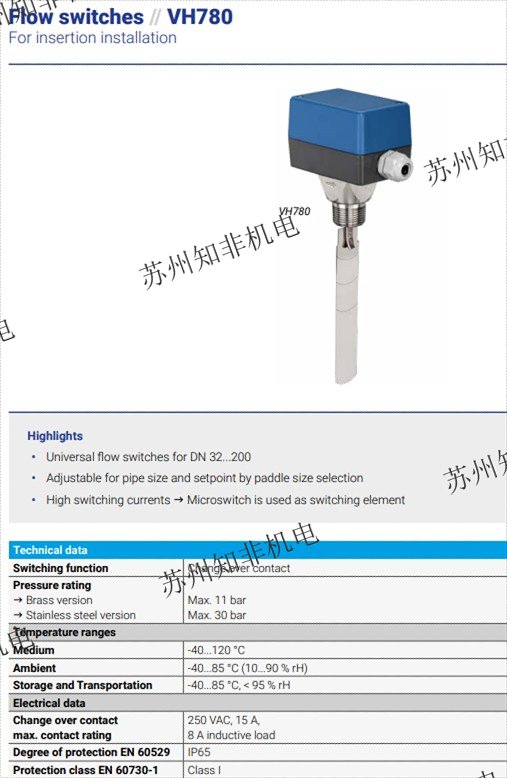

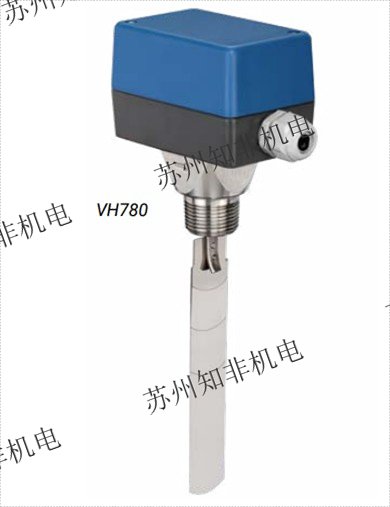

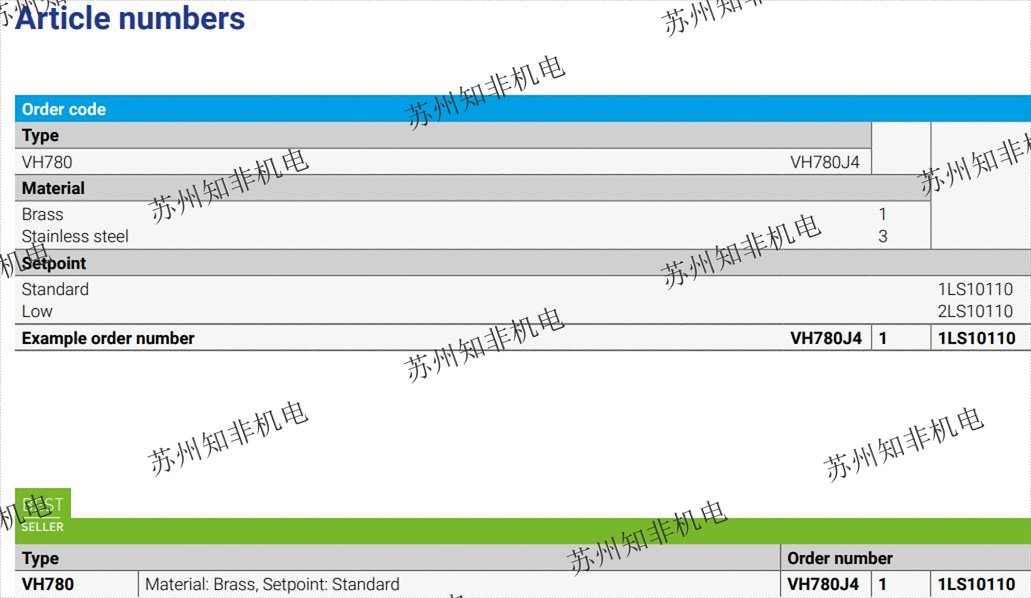

VH780J411LS10110
VH780J432LS10110

四、德國SIKA流量開關產品介紹
品牌優勢:制造液體流量開關已超過45年,是無彈簧設計領域的先驅,多項長達16年的耐久性或資格測試證明了產品質量,被認為是該領域的市場。
材料選擇:根據應用和壓力,提供不同材料的流量開關,包括用于工業應用的特別堅固和穩定的不銹鋼材質,以及用于OEM應用的成本優化但極其穩定的玻璃纖維增強塑料材質。
定制服務:可提供客戶特定系列設計,在工廠設置特殊開關點。
類型

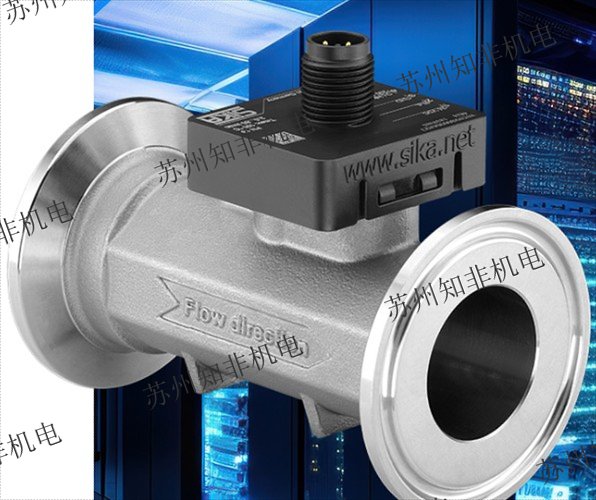

帶管段的流量開關:提供不同的標準系列,可根據客戶特殊要求定制,的模塊化原理包含具有各種管段(內聯)的各種過程連接變體,對于客戶特定的系列版本,可以選擇在工廠設置特殊開關點。
直接安裝的流量開關:提供不同的標準系列,可根據客戶特殊要求定制,的模塊化原理包含各種具有不同螺紋的過程連接變體,用于直接安裝(插入),對于客戶特定的系列版本,可以選擇在工廠設置特殊開關點。
用于OEM應用的流量開關:提供不同的OEM系列,可以共同設計以滿足客戶的特定要求,成本優化,由玻璃纖維增強塑料制成,極其穩定。

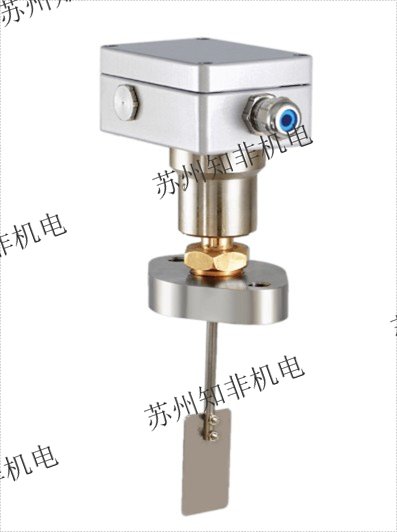

直接安裝的流量監控器:監控管道中低粘度介質的液體流量,可靠地確保最小流量,保護高質量的系統和設備免受間接損壞,使用經過驗證的機械功能原理,槳葉流量監測器的開關點可以使用不同的槳葉長度在較大的切換范圍內進行調整,流動的介質撞擊連接在槳葉末端的葉片,槳葉因產生的動態壓力而偏轉,從而切換微動開關。
特殊優勢

低壓降,及時響應,高重復性。
開關點取決于流量,而不取決于壓力或溫度。
長期穩定的開關點,因?yàn)榕懦藦椈善凇?/p>

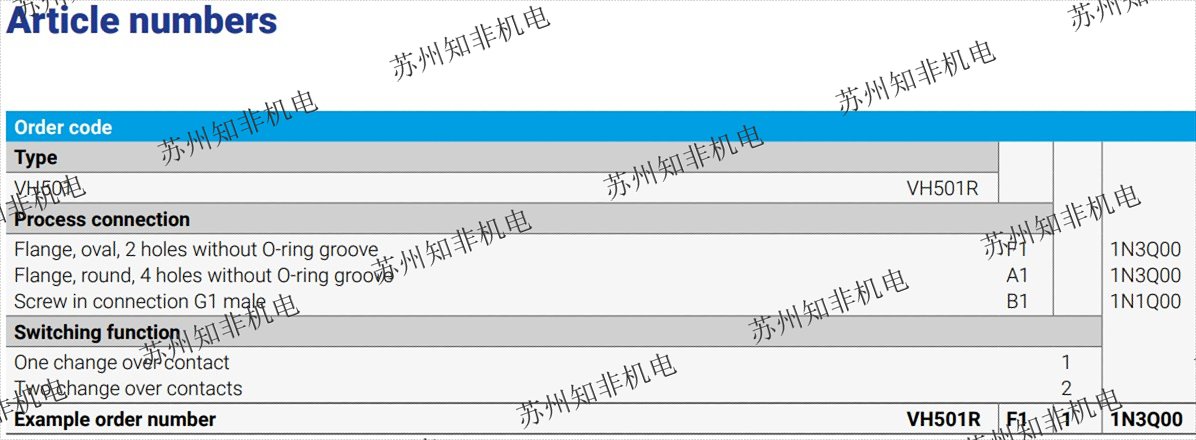

VH501R F111N3Q00
VH501R F121N3Q00
VH501R F111N3Q00
VH501R F121N1Q00

VH501RA111N3Q00
VH501RA121N3Q00
VH501RA111N3Q00
VH501R A121N1Q00
VH501R B111N3Q00
VH501R B121N3Q00
VH501RB111N3Q00
VH501R B121N1Q00

五、德國SIKA(席卡)部分產品型號分享
德國SIKA(席卡)型號VKS20M2ARDEN62
德國SIKA(席卡)型號VHS15M2GPELE05
德國SIKA(席卡)型號VVXB4SNKRRHTTR02
德國SIKA(席卡)型號VHS50M0IWEPA22
德國SIKA(席卡)型號VT1541MSHNS0A4

德國SIKA(席卡)型號SME8C15A41100KI4
德國SIKA(席卡)型號VZ004ALV31K00S
德國SIKA(席卡)型號VHS15M0EPOCH13
德國SIKA(席卡)型號VK320M0ROFIN01

德國SIKA(席卡)型號VT1541K5HNPOA4
德國SIKA(席卡)型號VK320M0SILEN01
德國SIKA(席卡)型號VKS32M2ARDEN150

德國SIKA(席卡)型號VT1541MHWG--08
德國SIKA(席卡)型號VHS50M01171I81
德國SIKA(席卡)型號XWT0076A

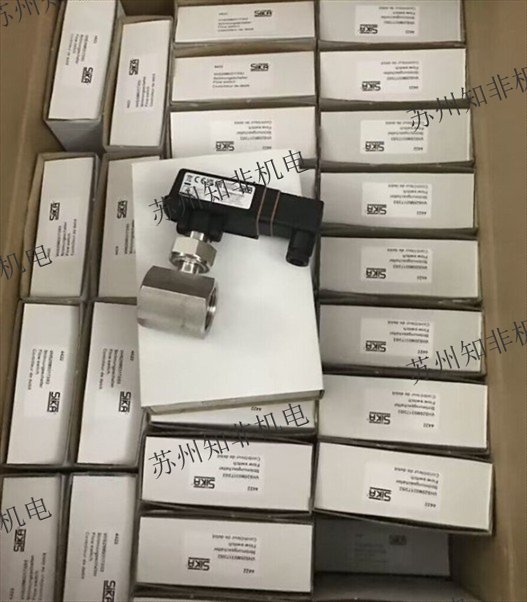

產品名稱:SIKA流量開關VHS
產品型號:VHS25M03173I53
產品介紹

SIKA流量開關用于監測體積流量。根據個別要求,它們可用于不同的標稱直徑和設定值范圍。得益于模塊化設計,可以設置各種應用程序的產品版本和選項。進一步的溫度和壓力范圍以及材料的選擇或多樣化的連接選項提供了高度的靈活性。

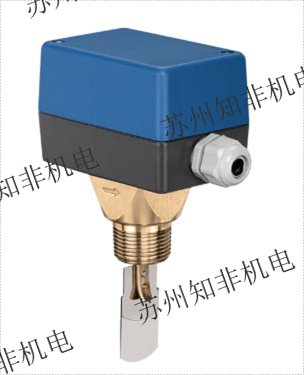

流量開關由一個在上端帶有永磁體的槳式系統組成。簧片觸點被放置在流動外部的磁鐵上方。

第二磁體用于產生用于槳的恢復力。當要監測的流量與槳式系統接觸時,它會發生偏轉。這導致磁體改變其相對于簧片觸點的位置,簧片觸點因此被致動。一旦氣流中斷,葉片就會移回其起始位置,并再次啟動簧片觸點。為此所需的恢復力是由兩個排斥磁鐵產生的。
與傳統的板簧相比,磁力的利用導致更好的長期穩定性和對壓力峰值的更大的不敏感性。
性能特點

?堅固耐用的金屬版,可實現高流量
?黃銅或不銹鋼型,三通DN 8…5
選型指南
技術參數
產地:德國
公稱直徑:DN 25
螺紋連接:G 1
材質:不銹鋼
設定值范圍
增加流量ON:13.5 17.0 l/min
降低流量OFF:12.0 15.5 l/min
流速:max.195 l/min

壓力額定值:PN 25
介質溫度范圍:-25…110°C
環境溫度范圍:-25…80°C
開關電流:max.1 A
開關電壓:max.230 VAC,48 VDC
額定值:max.26 VA,20 W
防護等級EN 60529:IP65

防護等級EN 60730-1:Class II
產品應用
加熱技術
工業冷卻回路
水處理
飲用水應用
